　　Q1：midas Civil提供的建模助手适用的截面类型

　　问题描述：

　　想用预制梁桥建模助手，建一个简支转连续的模型，定义主梁信息的时候为什么选不了已定义的截面？

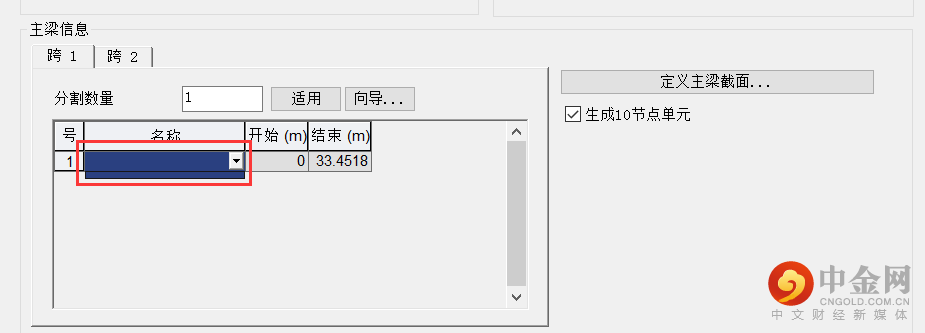

　　图1 截面-主梁信息定义

　　问题解答：

　　midas Civil目前提供多种建模助手方便用户进行模型的建立，预制结构可以采用预制梁桥建模助手；混凝土大箱梁桥可以采用混凝土快速建模助手，该建模助手可以生成单梁模型、7DOF单梁模型、梁格模型（折面梁格、hambly梁格）、空间网格模型；单梁式钢/钢混桥建模助手，用于钢桥或者钢混组合梁桥的单梁模型建立；多梁式钢/钢混桥建模助手，用于多梁式钢/钢混桥有限元模型的建立。

　　图2多种建模助手

　　对于预制梁桥建模助手，如果是PSC结构，主梁的截面必须是设计截面类型中的单室-双室、单箱三室、单箱多室、中腹板、工形、边腹板、T形、空心板。

　　对于混凝土箱梁快速建模助手，支持的主梁的截面是设计截面类型中单箱多室、单箱多室2、设计用数值截面类型的截面。

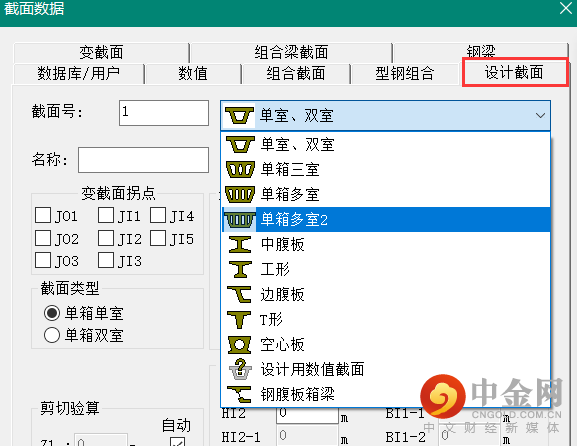

　　图3设计截面类型

　　对于单梁式钢/钢混桥建模助手，支持组合梁模型中的I型组合梁、箱型组合梁、槽型组合梁（以上三种仅支持Type1型）以及钢梁中的I型钢梁、箱型钢梁、单箱多室钢梁。

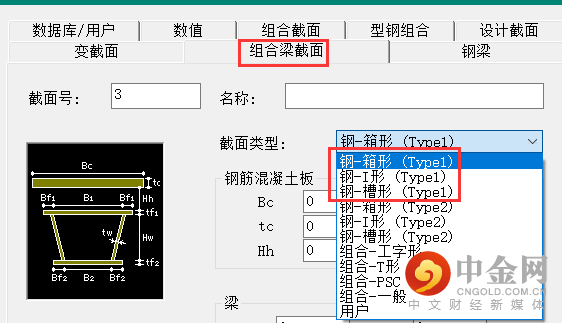

　　图4组合梁截面类型

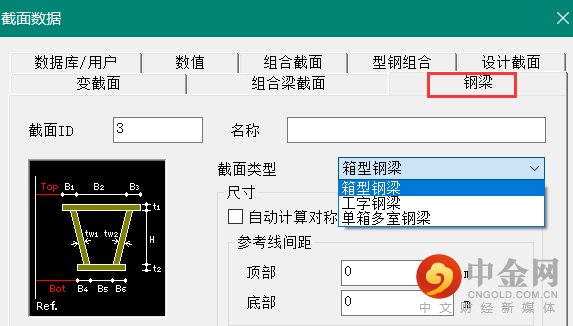

　　图5钢梁截面类型

　　对于多梁式钢/钢混桥建模助手，支持组合梁模型中的I型组合梁、箱型组合梁、槽型组合梁（以上三种仅支持Type1型）以及钢梁中的I型钢梁、箱型钢梁（不支持单箱多室钢梁）。使用单梁式钢/钢混桥建模助手或多梁式钢/钢混桥建模助手指定截面的时候，要注意需要先在布置选项卡的主梁类型中选择与定义的截面相匹配的类型，再选择截面，否则也会出现截面定义下拉菜单中没有截面的情况。

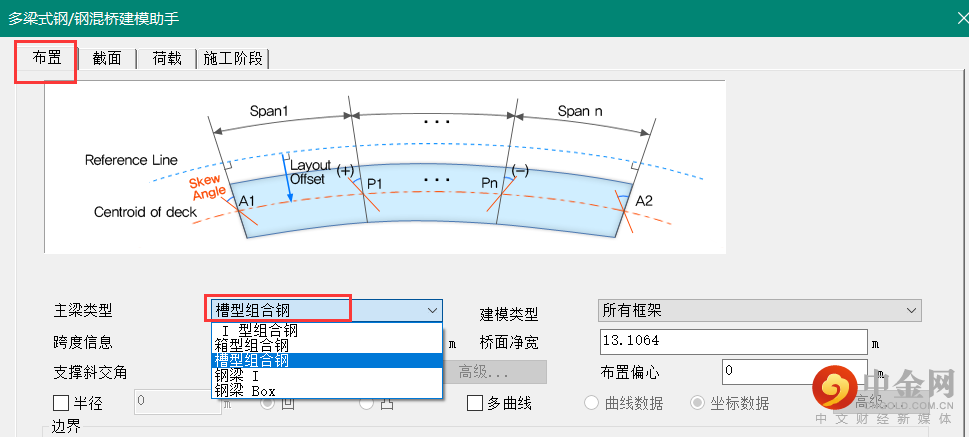

　　图6主梁类型中指定截面类型
