技术连载丨岩土微技术-171快问快答

来源 外汇天眼 12-24 20:30
原创midasit这里是北京迈达斯技术有限公司的官方微信平台,midas系列软件最新动向,公司最新活动,业界关注热点将汇聚于此。 同时也欢迎全国的midas用户在此与我们互动!辽宁迈达斯岩土系列产品简介:midas GT

  原创

  midasit

  这里是北京迈达斯技术有限公司的官方微信平台,midas系列软件最新动向,公司最新活动,业界关注热点将汇聚于此。 同时也欢迎全国的midas用户在此与我们互动!

  辽宁

  迈达斯岩土系列产品简介:

  midas GTS NX

  midas GTS NX(New eXperience of Geo-Technical analysis System)是一款针对岩土领域研发的通用有限元分析软件,支持静力分析、动力分析、渗流分析、应力-渗流耦合分析、固结分析、施工阶段分析、边坡稳定分析等多种分析类型,适用于地铁、隧道、边坡、基坑、桩基、水工、矿山等各种实际工程的准确建模与分析,并提供了多种专业化建模助手和数据库。

  midas SoilWorks

  midas SoilWorks提供二维岩土工程整体解决方案,覆盖隧道、边坡、软弱地基、基础、渗流以及动力分析等各种领域,并符合实际工程习惯及满足设计验算的需求。其基于CAD的操作环境,提供的网格自动生成功能,边界条件自动赋予、模型验检、参数化分析、模型间数据联动、结合规范的设计验算、便利的结果整理和计算书的输出功能,将极大提高岩土工程师的工作效率。

  midas XD

  midas XD 基坑一体化设计软件是针对土木基坑领域中的一款综合性设计软件,提供建模、分析、设计、施工图、工程量统计等一体化整体解决方案。可适用于岩土、建筑、桥梁基坑的设计,能够通过便捷的前处理建模功能,自动完成分析、设计、出图、工程量统计等一系列基坑设计作业。midas XD满足国内基坑规范中要求的传统计算方法的同时,还包含了剖面连续介质平面有限元法、内支撑平面杆系有限元法等FEM计算,提供了更多、更丰富的计算解决方案。

  Q1:在SoilWorks边坡模型中,建立了常规的抗滑桩,实际发现建立了抗滑桩以后安全性系数下降了,这是什么原因?

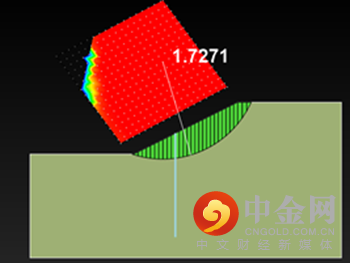

  图1有抗滑桩 安全系数1.727

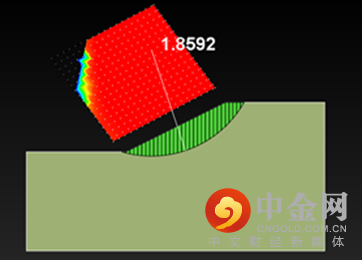

  图2 无抗滑桩 安全系数1.859

  A1:抗滑桩在建立的时候,需要知道抗滑桩的起点与终点,因为在抗滑桩参数设置的时候,有一个最小适用长度的参数,默认是0m,这个0m代表从抗滑桩起点计算的抗滑桩最小适用长度,在几何中,此抗滑桩的起点以红点标记,若起点方向有问题,则计算结果会有一定问题。

  图3LEM桩设置界面

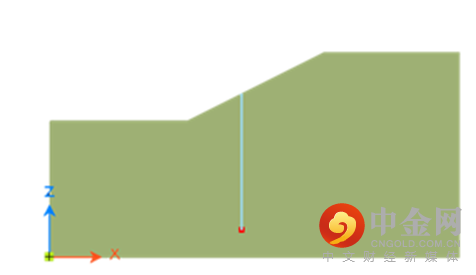

  图4 模型几何

  在几何中将抗滑桩的线段进行轴向转换,再次进行计算,可见加抗滑桩后安全系数有所增加。

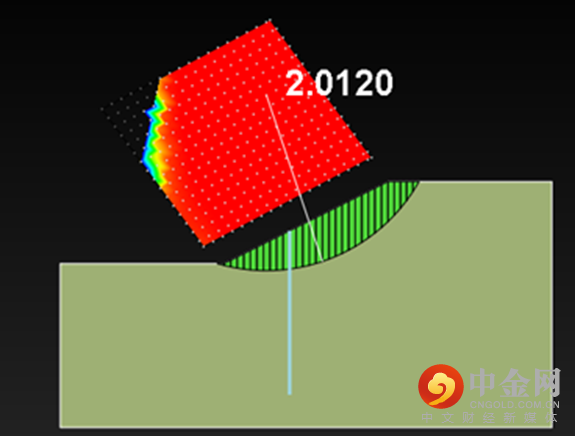

  图5转换后计算结果

  Q2:怎么查看有限元GTS NX中基坑的稳定性?

  A2:基坑的稳定性一般会在理正或者XD中计算其稳定性,来源为规范里面规定的公式,比如整体稳定,抗倾覆稳定,抗滑移稳定在有限元中,计算稳定一般指的是边坡稳定性,但是这个不局限于边坡,隧道基坑也可以用具体做法是在基坑开挖的某一个阶段,一般是最后一个施工阶段,勾选边坡稳定(SRM)或者SAM会自动计算出稳定性,SAM需要提前假定滑动面,计算出和极限平衡法类似的结果,最终结果可以在等效塑性应变中就看到潜在滑移面,如果滑移面不是很明显,可以在图例中右键自动范围,另外,强度折减法下的位移,不可以作为位移参考,因为它是极限破坏下的位移,不是正常施工阶段下的位移。

  Q3:GTS NX模拟桩穿越多层地层,最终得到的剪力不连续?

  A3:这个问题一般都是,在做桩界面的时候,分开两个地层做了桩界面,桩界面会把耦合的节点分开,所以在上下两层地层连接的地方。节点也是断开的。解决方案需要仅显示上下的梁单元,用合并节点操作后,就可以直接计算得到正确的连续结果。

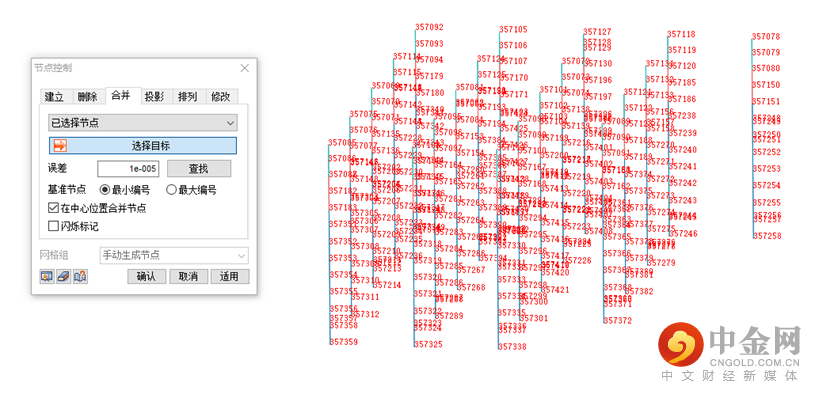

  图6合并节点

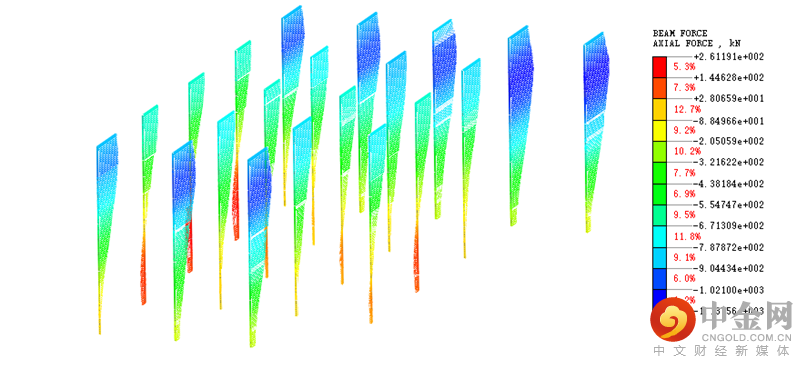

  图7轴力结果

  Q4:GTS NX建模如何实现边坡破裂角的建立?

  A4:如果需要建立这个界面,步骤如下:

  ①在几何规划中建立好代表这个界面的线段;

  ②划分网格的时候考虑这个线段;

  ③任意给这个线段以梁单元的属性 比如抗滑桩;

  ④在网格-界面-线,选择目标为桁架/梁,同时建立起界面即可,此时会自动给出一个界面的参数,然后在材料里面把参数修正一下,在合适的工况中进行激活。

  图8界面建立与界面参数

  Q5:为什么新版本无法完全显示印刻点?

  A5:一方面可以通过删除印刻,选择删除点来观看是否进行了完整的印刻,另一方面可以将显卡显示设置为禁用核显,保存模型后再次打开即可。

  图9印刻点显示

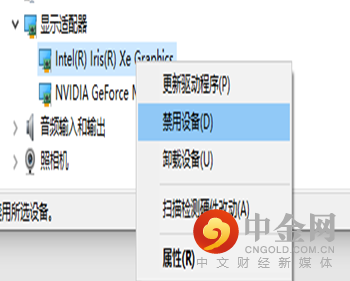

  图10 显卡设置

  Q6:XD钻孔坐标导入后,且核对坐标无误,在平面图中未显示钻孔?

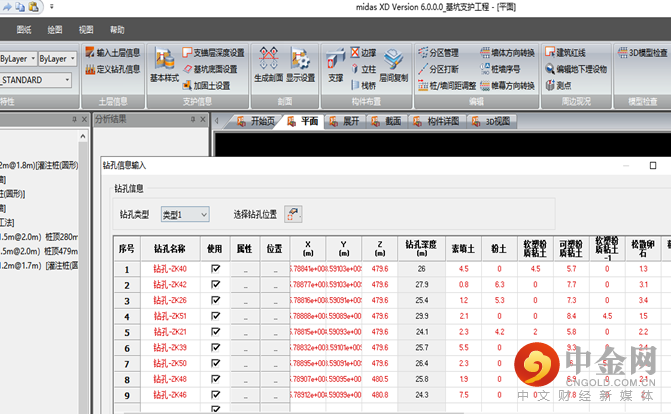

  图11 钻孔生成界面

  A6:1、检查视图控制中钻孔层是否勾选。

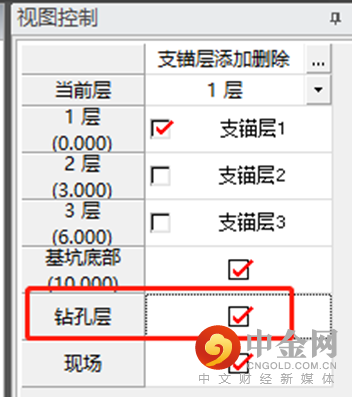

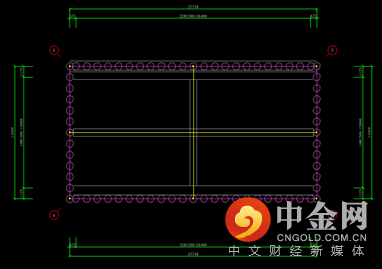

  图12 视图控制

  2、也有可能是由于x、y坐标离原点太远而看不到。在命令行中输入z,再输入a试试。

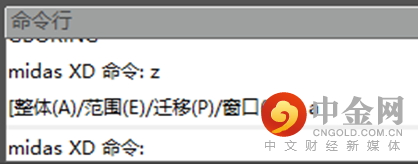

  图13 窗口命令流

  Q7:钻孔孔口高程(Z值)不同,XD软件是否可以模拟高低起伏的地表面?

  A7:可以。钻孔孔口的高程形成的面也就是原场地平面,可以在3D视图下,右键选择“地层面显示”,在下图的选项框中勾选地层和原场地。

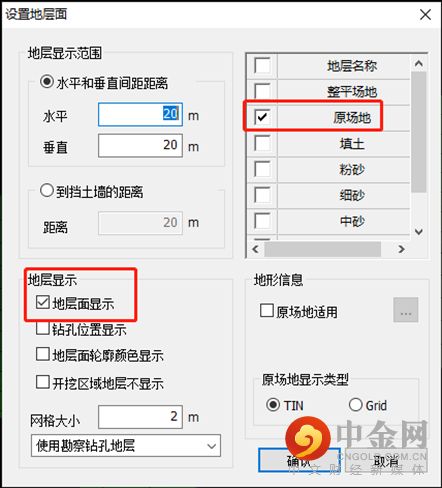

  图14 显示地层面

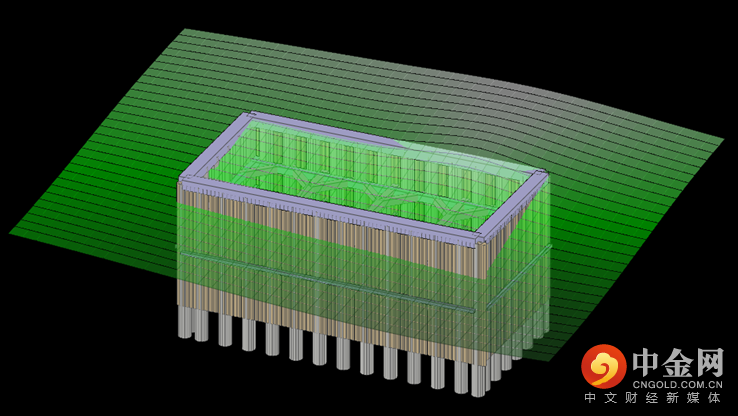

  图15 地表显示

  Q8:在XD中,排桩是否可以根据地形起伏,设不同标高?

  A8:排桩桩顶可以根据地形起伏设置不同的标高,具体的设置方法如下:

  切换到展开图,根据地形的起伏,延伸(快捷键为“ex”)或者剪切(快捷键为“tr”)桩长。

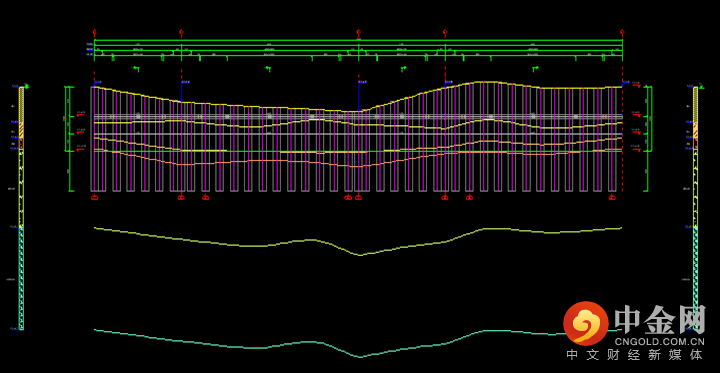

  图16 排桩不同标高设置

  Q9:同一个标高处的内支撑如果局部在冠梁处,局部在腰梁处,XD软件是否可以实现?

  A9:当内支撑在同一标高处时,可以实现局部在冠梁处,局部在腰梁处的效果。设置方法如下:

  1、设置桩顶标高不同的排桩,取消勾选自动布置围檩。对基坑不同边赋予排桩属性。

  2、通过控制当前层,对不同桩顶标高的排桩设置冠梁和腰梁。

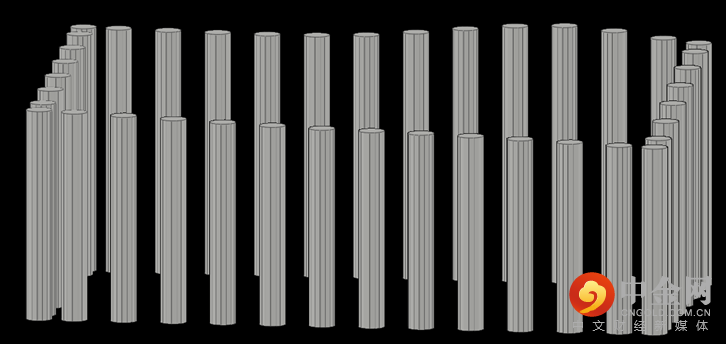

  图17 选择当前层

  3、设置支撑。效果如下图。

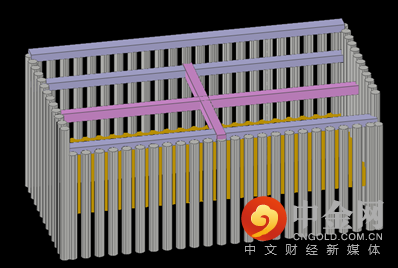

  图18 内支撑设置效果

  Q10:SoilWorks边坡模块无法生成计算书,生成计算书会显示错误,软件死机。

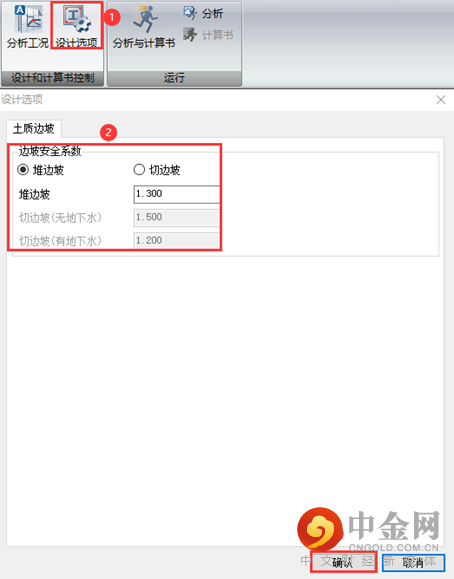

  A10:生成计算书的顺序是先点击设计选项,设置好后点击确认。

  图19 计算书生成界面

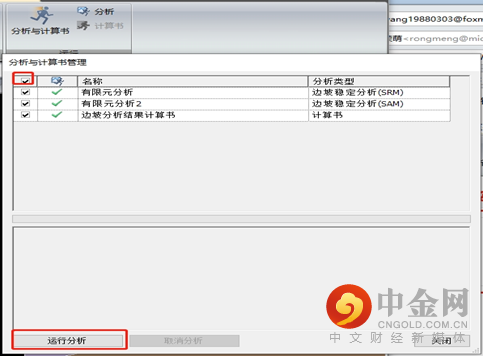

  点击分析与计算书,勾选要运行的分析工况及计算书,点击运行分析。可正常输出计算书。

  图20 运行分析
