　　Q1:坝体渗流分析时，边坡迎水侧水位骤降。为什么边坡稳定性分析结果显示边坡最不利位置是在下游方向？这与极限平衡法分析得到的结果有区别。

　　A: 首先要明确一点，有限元软件是没有单独指定某一个方向输出安全系数的功能，坝体如果存在上下游的边坡，软件是会自动搜索出最不利的位置进行潜在滑弧以及安全系数的输出，一般情况下在进行坝体渗流分析之后，潜在滑动还是以下游为主，如下图所示。

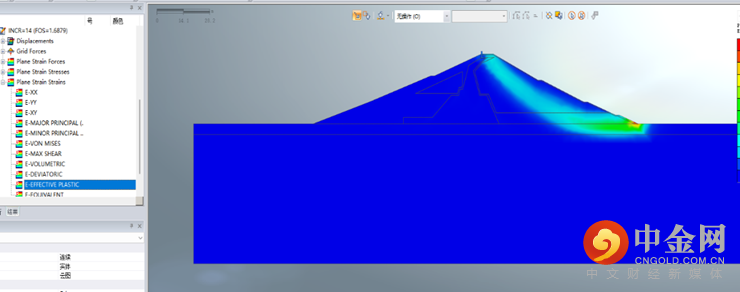

　　图24 边坡滑面

　　出现这种问题的原因可能在于以下两点：

　　1.水位骤降高度较低，此时上游并没有出现较大的渗流所以对于上方边坡影响较小，此时上游并没有出现明显的边坡破坏，还是下游破坏为主。

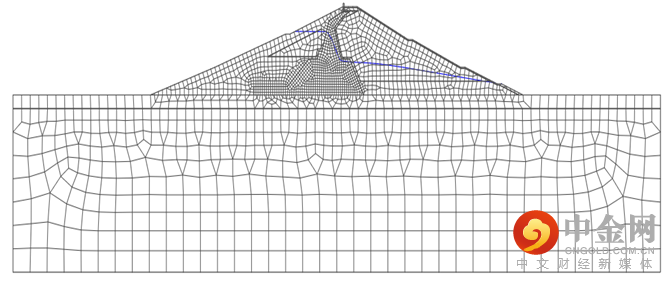

　　图25 浸润线

　　2.上游出现较大的骤降，但是此时分析左右边坡时，同样还是以下游破坏为主，一般情况此时上下游都可能出现潜在滑弧，要具体分析两者的大小进行结果输出，如果出现了类似下图所示的上游渗流，此时边坡的潜在滑动面大概率会在上游出现。

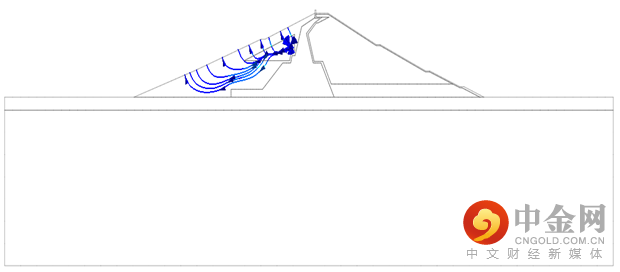

　　图26 上游水位骤降

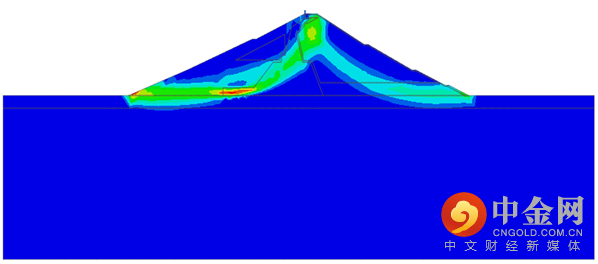

　　图27 滑面示意图

　　当上下游都出现潜在滑动带时，此时要根据具体位移情况已经塑性区等情况进行判断，一般认为颜色较深位置为最不利位置。

　　如果想要达到类似极限平衡所示的只有上游出现滑动带的情况，可以通过两种方式达到目的，第一种是不建立下游坡面，只建立上游坝体并且施加渗流边界条件。第二种把下游坝体设置为弹性或者抗剪强度指标较大的数值，人为控制下游不出现潜在滑动面。

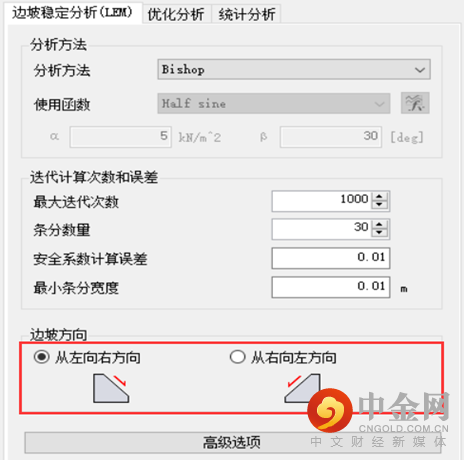

　　极限平衡方法在输出对应的结果时，都需要指定边坡的滑动位置才可以直接输出对应结果，类似下图。
