　　钢混组合梁施工阶段联合截面刚度换算说明

　　钢混组合梁进行建模计算过程中不仅要考虑钢梁、混凝土板的刚度之间的换算问题，还要考虑混凝土板和配置钢筋之间的刚度换算。由于对以上各部分间的刚度换算关系理解不够透彻，现通过以下内容进行详细说明。

　　1 截面信息

　　截面特性值可以查看值前（Part1）和值后（组合）的刚度数值，而当截面中定义了普通钢筋后，虽然会考虑普通钢筋对应力结果的影响，但是却查不到普通钢筋对截面刚度的影响，而只有定义了施工阶段联合截面才能查到考虑普通钢筋后的截面刚度。

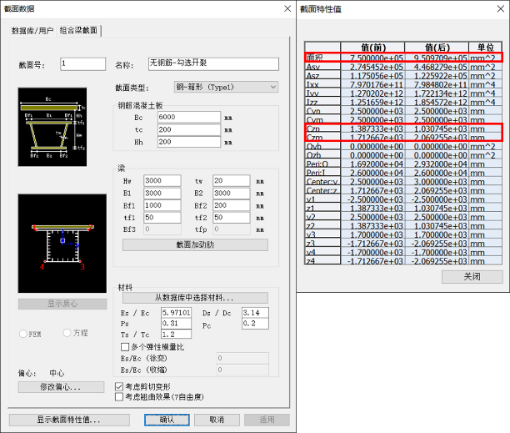

　　图1截面特性值信息

　　当模型中定义了施工阶段联合截面后，刚度将不在这里调取，需要在施工阶段联合截面中查询；接下来测试该问题，测试思路：先考虑截面开裂，查看普通钢筋对开裂后截面刚度的影响，再来测试正常截面下的影响。

　　2 考虑截面开裂

　　1）没有普通钢筋，勾选开裂截面

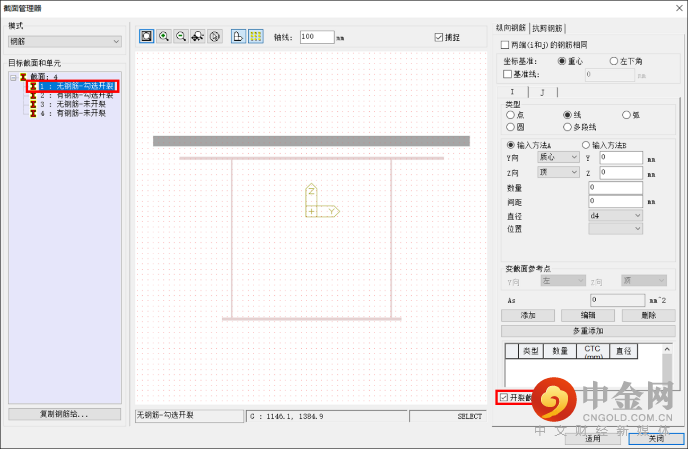

　　图2无钢筋且考虑开裂的截面

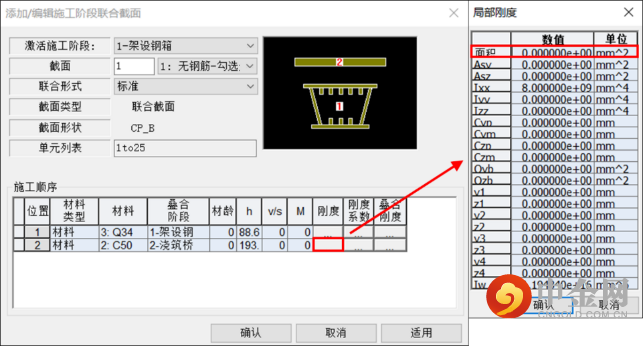

　　此时查看施工阶段联合截面Part2的刚度，数值为0，即不考虑开裂桥面板的刚度：

　　图3无钢筋且考虑开裂截面的Part2刚度

　　此时组合后的刚度，就是Part1的刚度：

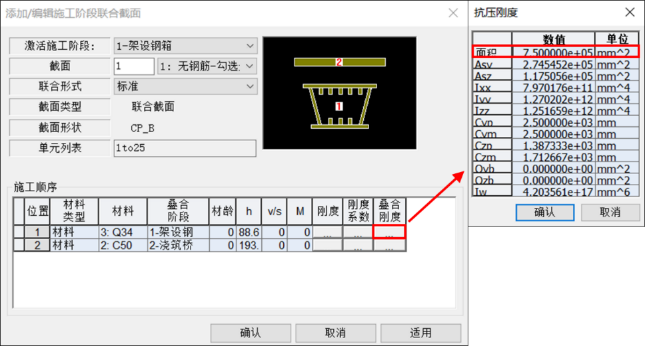

　　图4无钢筋且考虑开裂截面的Part1刚度

　　图5无钢筋且考虑开裂截面的组合刚度

　　由上述刚度表格结果可以看出，勾选开裂后，程序不会计入桥面板的刚度贡献，且当截面没有普通钢筋时，组合后的刚度就是Part1的刚度。

　　2）输入普通钢筋，勾选开裂截面

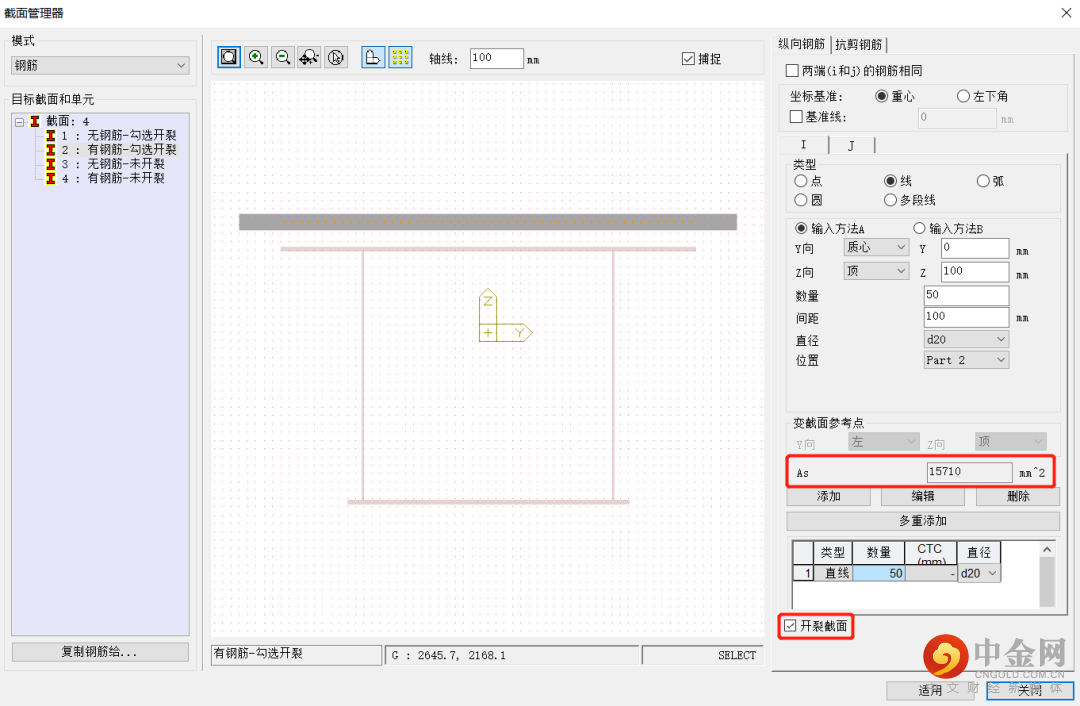

　　图6有钢筋且考虑开裂的截面

　　此时施工阶段联合截面的Part2面积数值，直接调取的是普通钢筋的面积（见图7）：

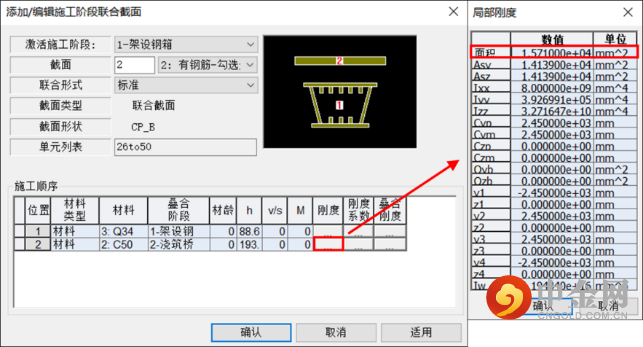

　　图7有钢筋且考虑开裂截面的Part2刚度

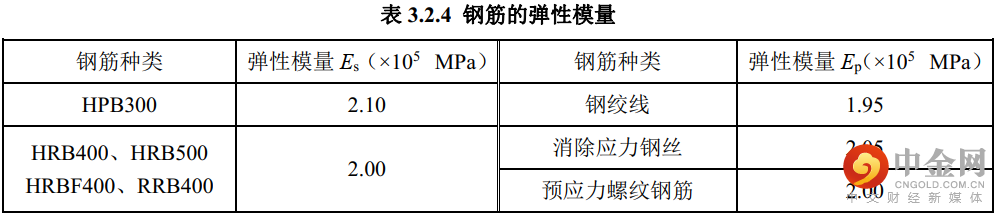

　　在图8的组合后刚度表格中，组合面积需考虑钢筋的等效A= 765252.4 = 750000 + 15710*n（弹模比）；组合截面中钢筋的换算面积765252.4– 750000 = 15252.4，换算的比例系数15252.4/ 15710 =0.97087；而钢梁采用Q345的弹模为2.06e5Mpa，若假设程序默认采用的普通钢筋型号为HRB400，其弹模为2.0e5Mpa，二者弹模比恰好为200000/ 206000 = 0.97087；换言之，钢筋的弹模取的是2.0e5Mpa。

　　图8有钢筋且考虑开裂截面的组合刚度

　　组合前Part1的Czp=1387.333mm，Czm=1712.667mm，Czp+Czm=3100mm，即钢箱的高度；而组合后的Czp=1653.703mm，Czm=1746.297mm，Czp+Czm=3100mm，也是钢箱的高度；换言之，普通钢筋并没有影响截面高度，勾选开裂后Czp+Czm为钢箱高度，而不是组合梁高度。

　　3 不考虑截面开裂

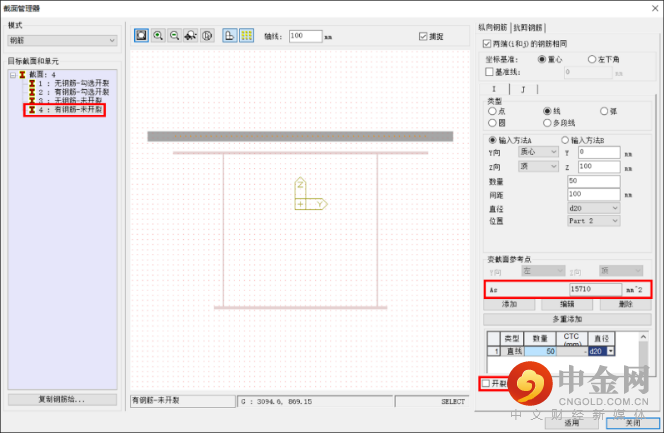

　　图9有钢筋且不考虑开裂的截面

　　查看组合前Part2的刚度表格

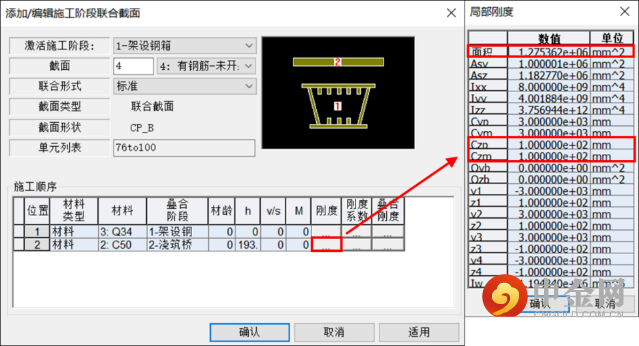

　　图10有钢筋且不开裂的Part2刚度

　　组合前Part2的面积A=1275362mm2，其中桥面板的面积为120000mm2；则钢筋的面积贡献为1275362-120000=75362，实际钢筋面积为15710mm2；面积换算的比例系数75362/ 15710 = 4.79707；钢筋与C50混凝土的弹模比200000/ 34500 =5.7971，这与换算的比例系数为什么会差这么多？是因为混凝土板和钢筋重叠部分的面积还需单独考虑，将混凝土面积中与钢筋重叠的那部分面积扣除掉后：

　　1275362-（120000-15710）=91072mm2 弹模比：91072/ 15710 = 5.7971

　　刚好与二者的弹模比相等；换言之，程序在施工阶段联合截面的刚度表格中，Part2的刚度是将钢筋先换算成混凝土，并且程序自动地将二者重叠的面积扣除掉了。此时Part2的Czp+ Czm = 100 + 100 = 200mm，刚好等于桥面板高度，也就是说普通钢筋并不会影响桥面板的高度。

　　再来查看组合后的刚度列表：

　　图11有钢筋无开裂截面的组合刚度

　　A=963592.3mm2= As+Ac/n = 750000+1275362/5.971 = 750000+213592.7 =963592.7 mm2

　　面积换算一致，误差由弹模比的小数点造成的。

　　考虑钢筋的组合后的Czp=1413.315mm，Czm=2086.685mm，Czm+Czp=3500mm，为组合梁的整体的高度；没有考虑普通钢筋的Czp=1430.745mm，Czm=2069.255mm，Czm+Czp=3500mm，也是组合梁的高度，也就是说不考虑截面开裂，组合后的表格，Czp、Czm所在位置是组合梁（换算截面）的形心轴。

　　对比可知，考虑普通钢筋后，Czp变小，可以理解为质心离桥面板更近，与实际情况相符。

　　图12无钢筋无开裂截面的组合刚度
