　　问题描述：

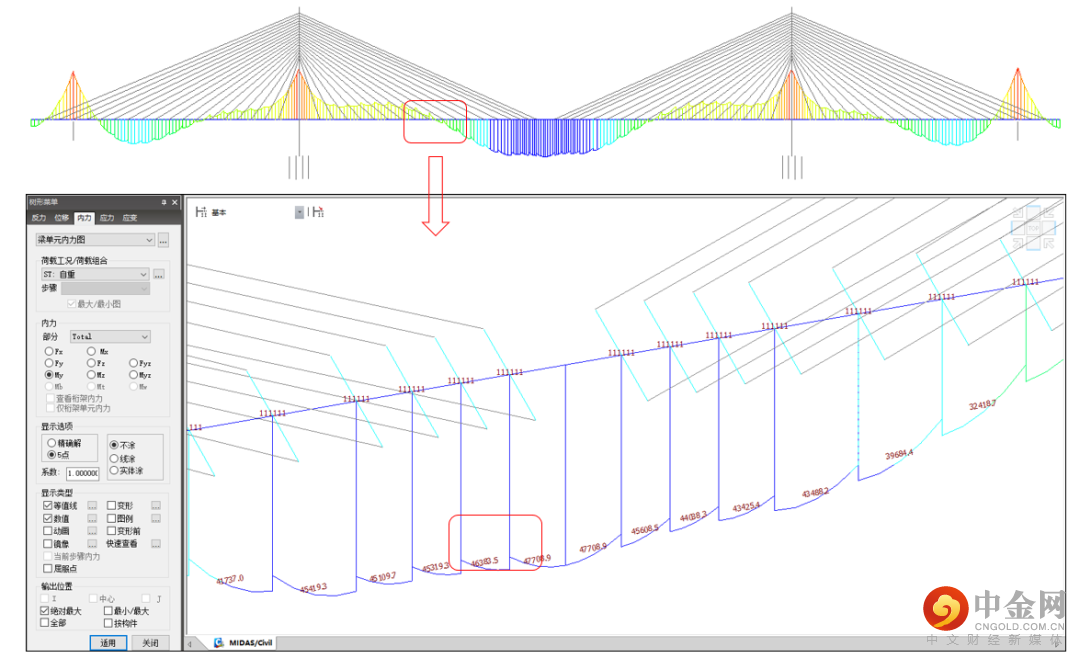

　　某双塔斜拉桥，主梁采用等截面，查看自重作用下的主梁弯矩图，发现弯矩图并不是连续的，而是具有一定的锯齿状，这是什么原因？

　　问题解答：

　　在Civil中刚性连接是无法查看内力的，为了能查看吊杆与主梁之间的内力，将模型中的刚性连接替换成弹性连接-刚性。

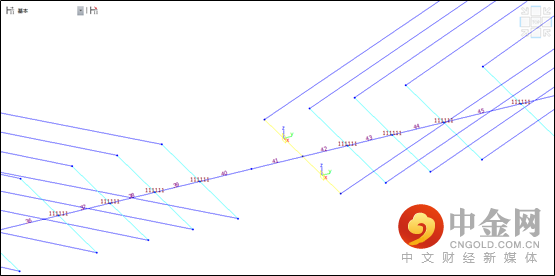

　　下面以41#、42#单元为例来进行校核。

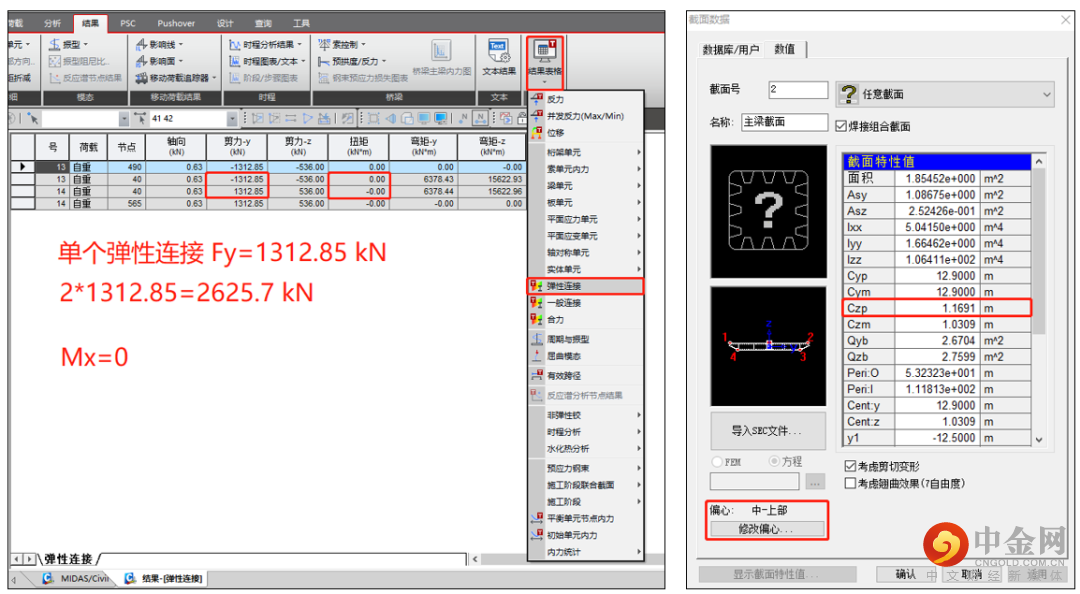

　　主梁的差值，可以通过查看弹性连接内力来核实（结果>弹性连接），弹性连接号可以通过查看节点来查找。

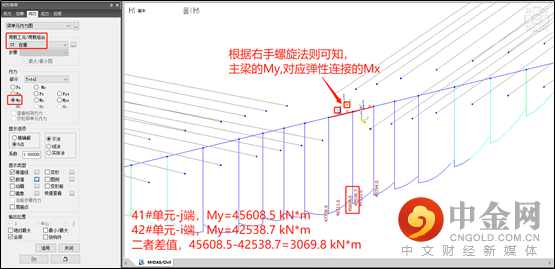

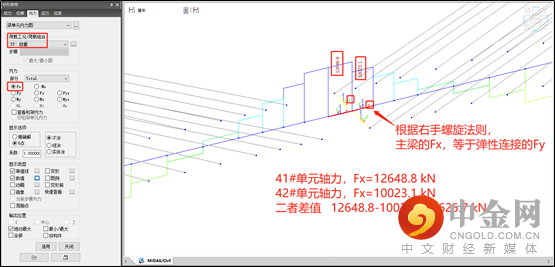

　　可以得知，两个弹性连接的Fy数值与41#、42#单元的轴力差相等，但是弹性连接却没有对主梁的弯矩差起作用。但是通过查看截面特性，该截面做了中上部偏心，可以提取Czp（质心到截面顶部的距离），用轴力差值*Czp刚好得到主梁的弯矩差：

　　这意味着Civil在计算主梁弯矩时，取的是质心连线，因此当主梁设置截面偏心后，主梁弯矩会存在附加弯矩导致突变，而当截面不设置偏心，自重下的主梁弯矩图是连续的。

　　通常情况下为了便于建模，会对截面做中上部的偏心，那也就不可避免地出现主梁弯矩突变的情况，而且实际情况下索的锚点也不会在主梁顶面，所以主梁可以做偏心，不过建议索的端点尽量按照实际锚点位置来建模。
