　　时程分析结果中墩顶剪力与支座剪力不一致原因

　　问题描述：

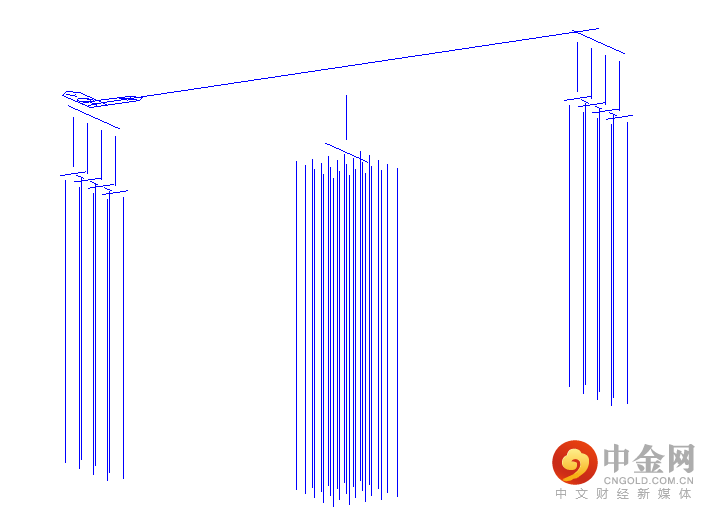

　　计算模型为两跨连续梁，桥墩桥台位置均设置摩擦摆支座及间隙和钩单元。时程分析结果中墩最大剪力发生时刻为5.15s，查询此时刻桥墩处非线性边界剪力为（表1）：

　　计算时刻t

　　5.15

　　备注

　　墩顶剪力

　　19761.4

　　24

　　0

　　间隙单元

　　16

　　-5293

　　勾单元

　　8

　　3476

　　摩擦摆

　　25

　　0

　　间隙

　　17

　　-5293

　　勾单元

　　9

　　2486

　　摩擦摆

　　边界力合计

　　16548

　　表1剪力对比表

　　显然从上表可以看出边界的合力与墩顶剪力不一致。

　　问题解答：

　　造成上述差异的主要原因是动力计算除了要考虑节点的弹性力外还需要考虑其惯性力和阻尼力，换言之墩顶节点除了要考虑上部弹簧传递下来的剪力，以及墩身刚度引起的剪力，还要考虑墩身质量（此处可理解为墩顶节点分配的质量）带来的阻尼力和惯性力。

　　根据这个思路理论上可以验证平衡态，但考虑到阻尼力非常难算，可以寻找计算过程中速度为零点进行测试，这样只需要考虑弹性力和惯性力，相对容易验证。下表为验证表格（表2）。

　　表2考虑弹性力及阻尼力后的剪力对比

　　为了得到上述结果可能需要用到下述操作技巧

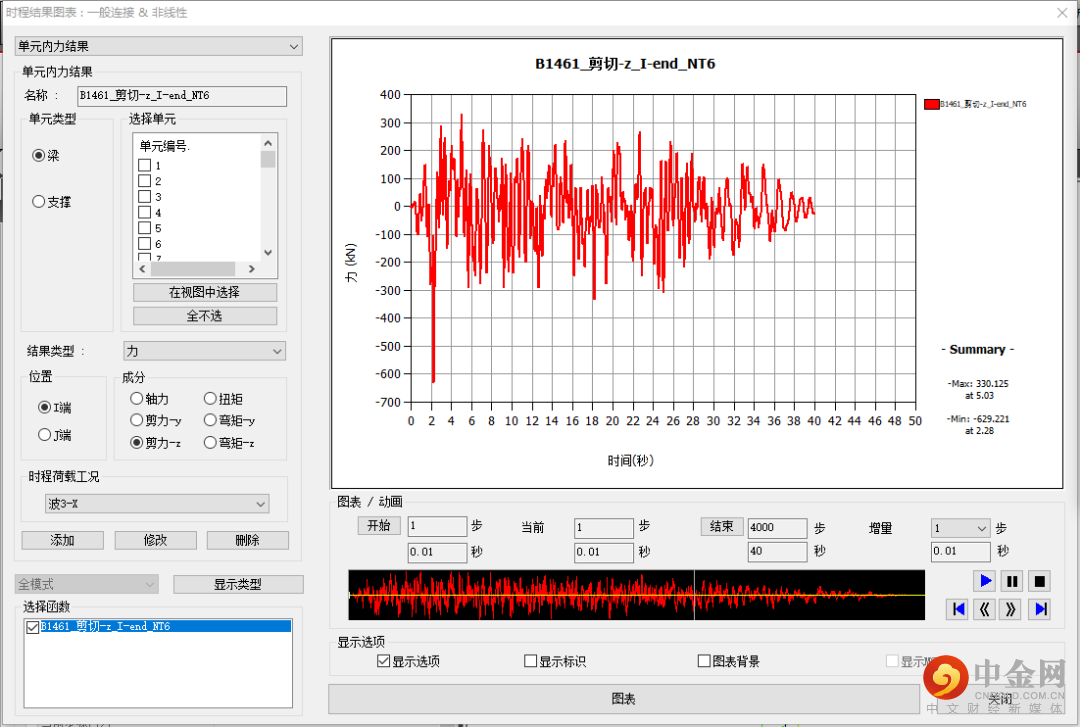

　　（1）利用时程图形得到某单元任意时刻剪力：时程图表/文本>时程图表>单元内力图

　　点击显示选项还可以得到表格结果：

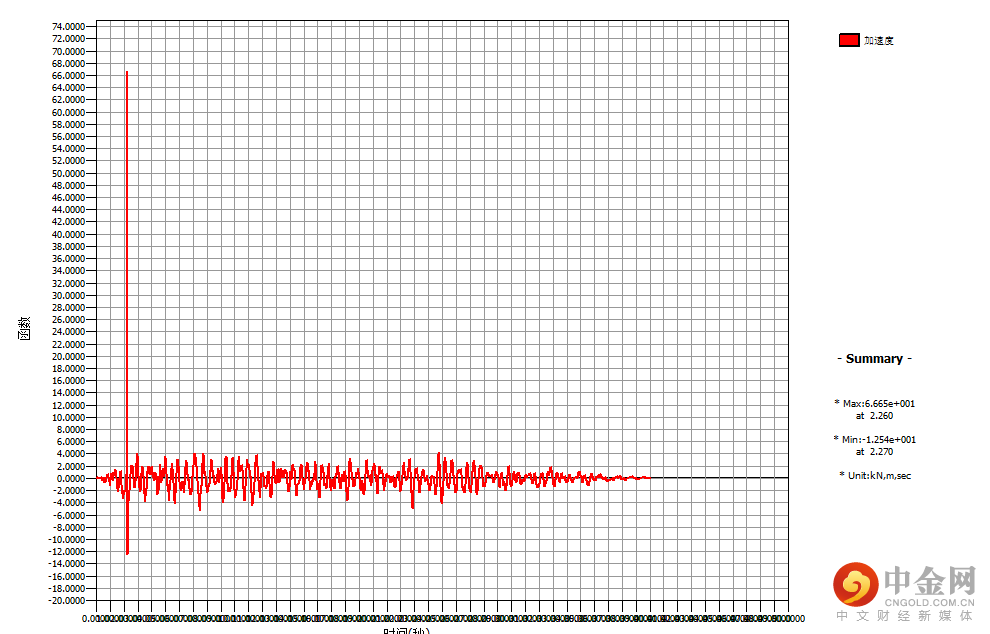

　　（2）利用时程图形得到某节点任意时刻加速度：时程图表/文本>时程图形

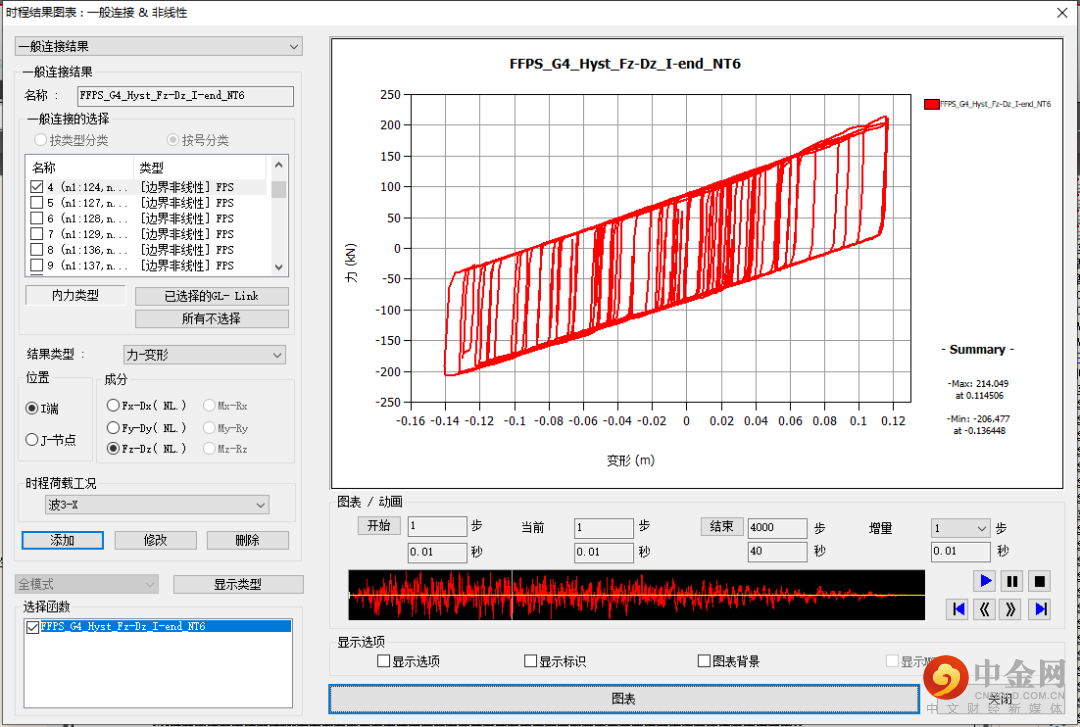

　　（3）快速查看各非线性边界某一时刻的内力状态或恢复力曲线：时程图表/文本>时程图表>一般连接图表

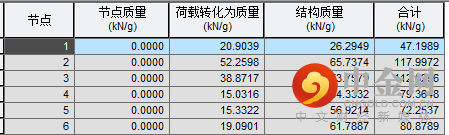

　　（5）查看每个节点的质量总和包括荷载转换质量和结构本身质量：查询>质量统计表格

　　（6）关于程序剪力输出符号，剪力负号不能看剪力使隔离体空间顺时针还是逆时针转动，而是看在单元坐标系下的转动情况，civil以逆时针（x正向到z正向）转动为正。
