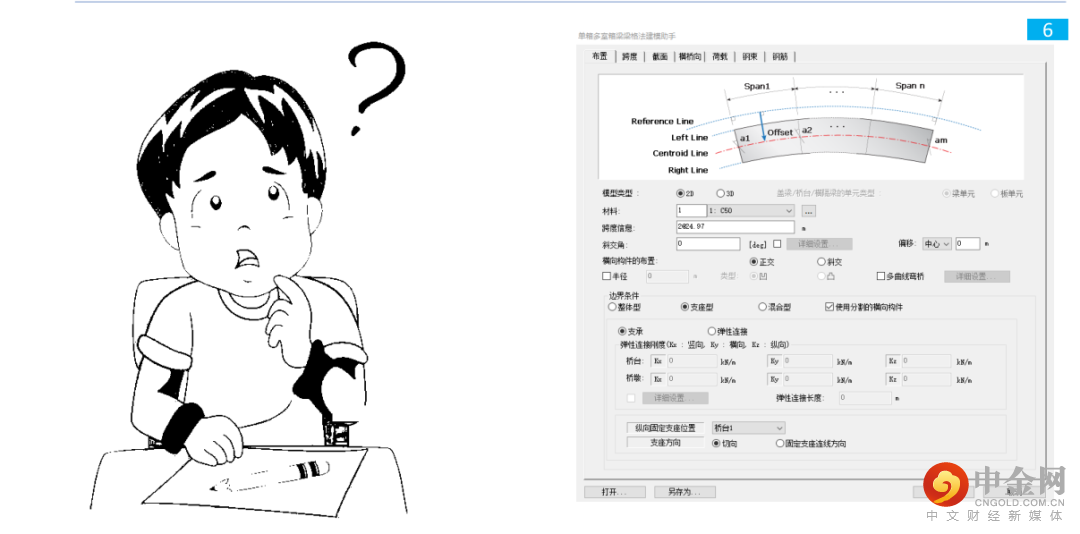

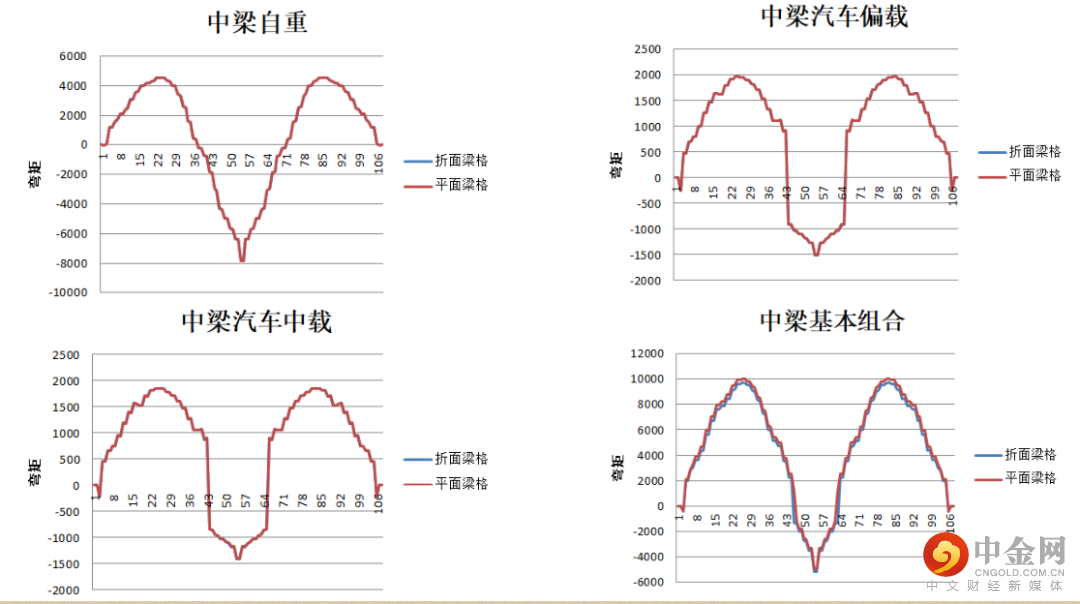

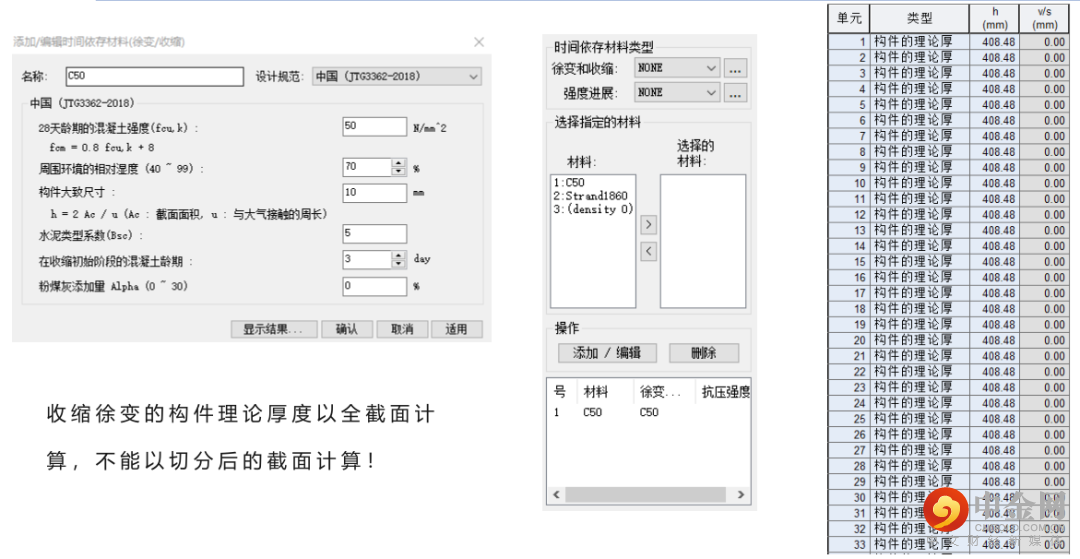

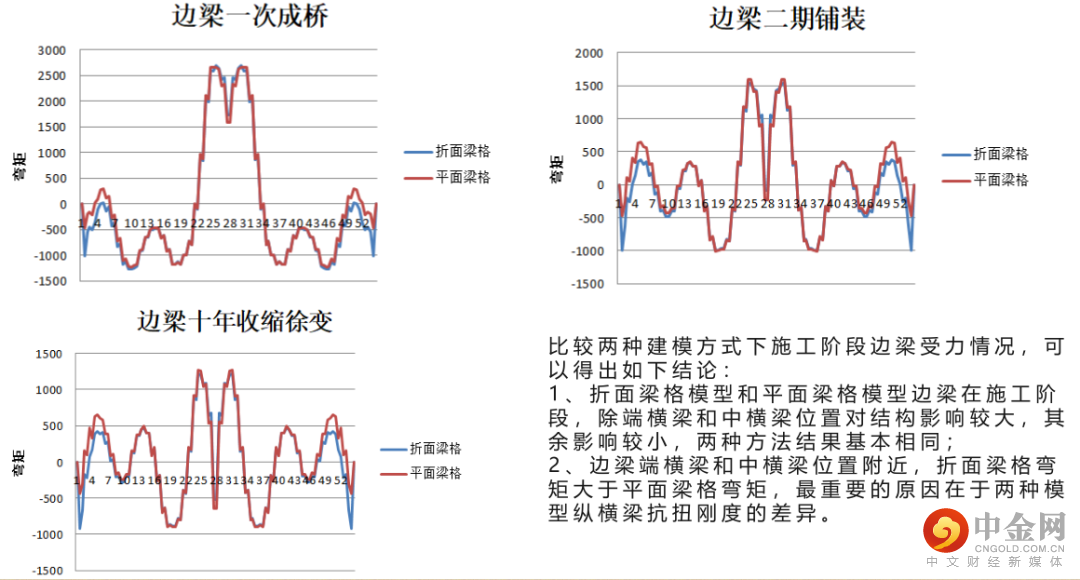

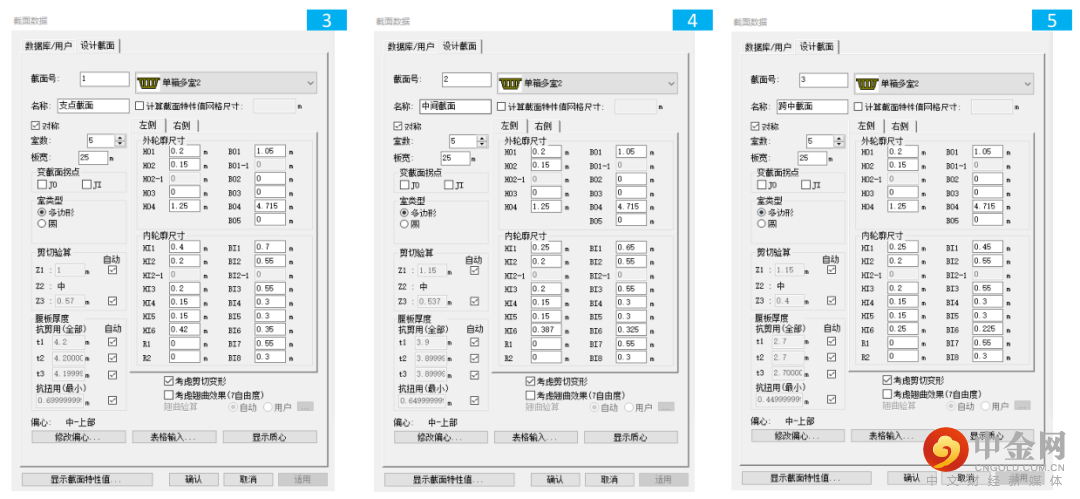

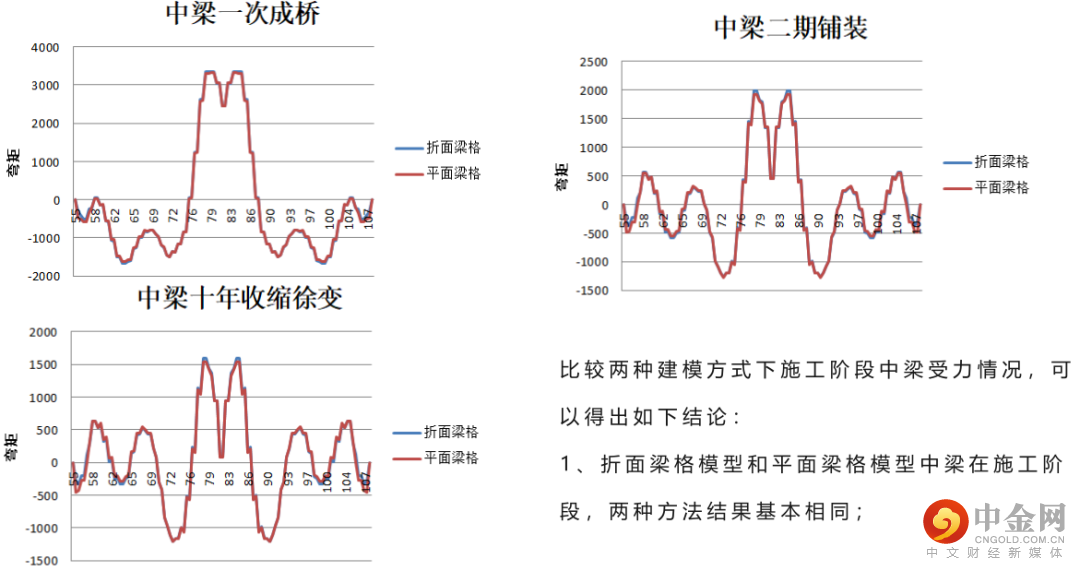

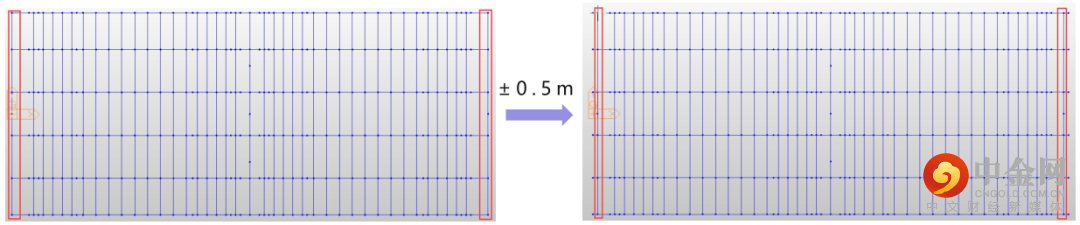

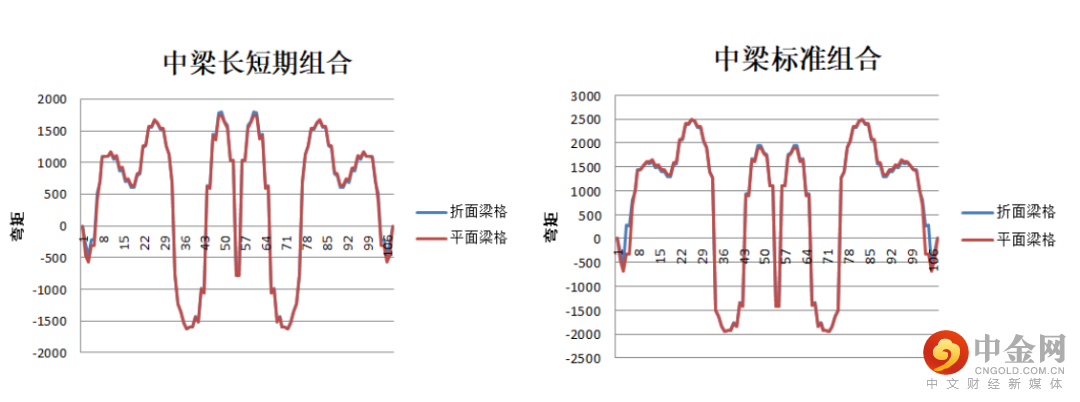

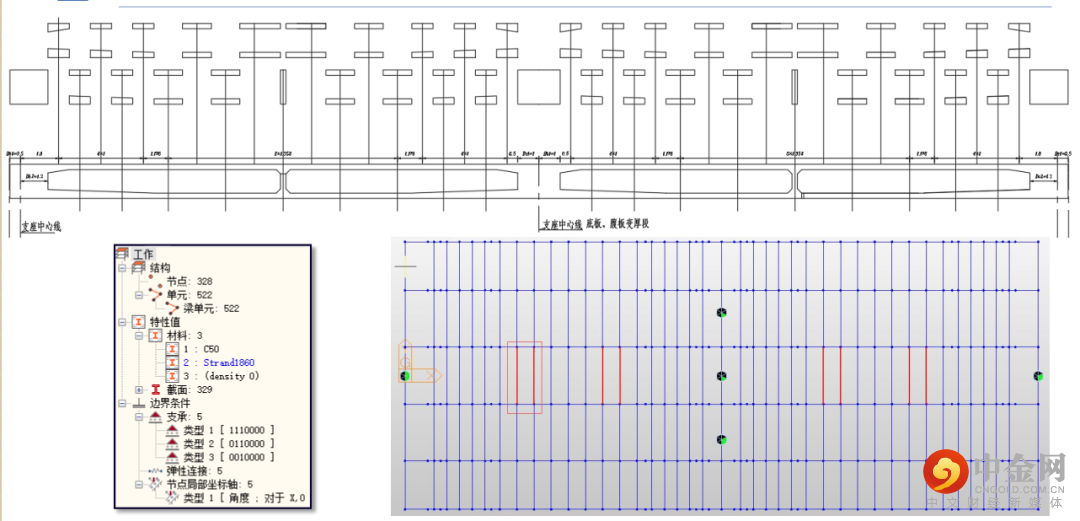

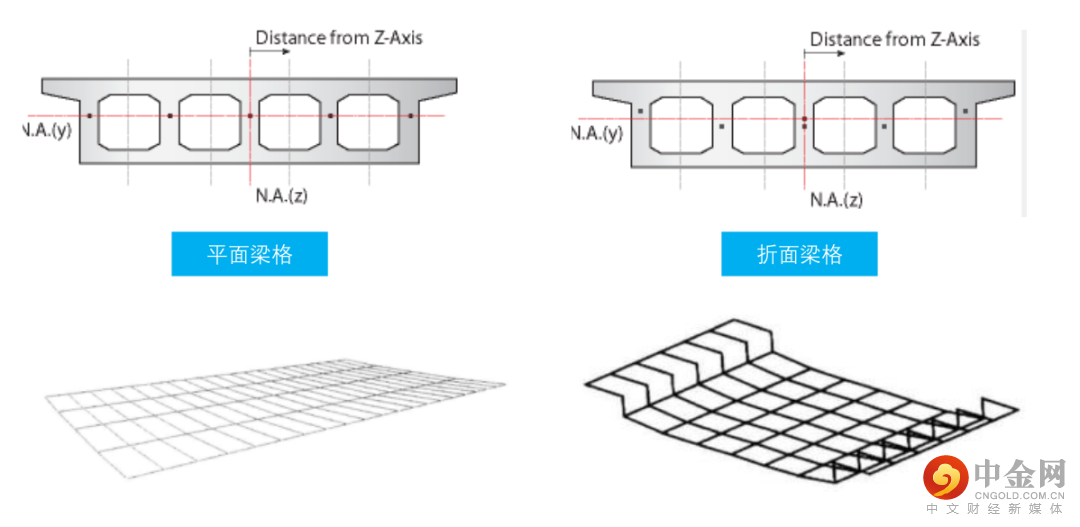

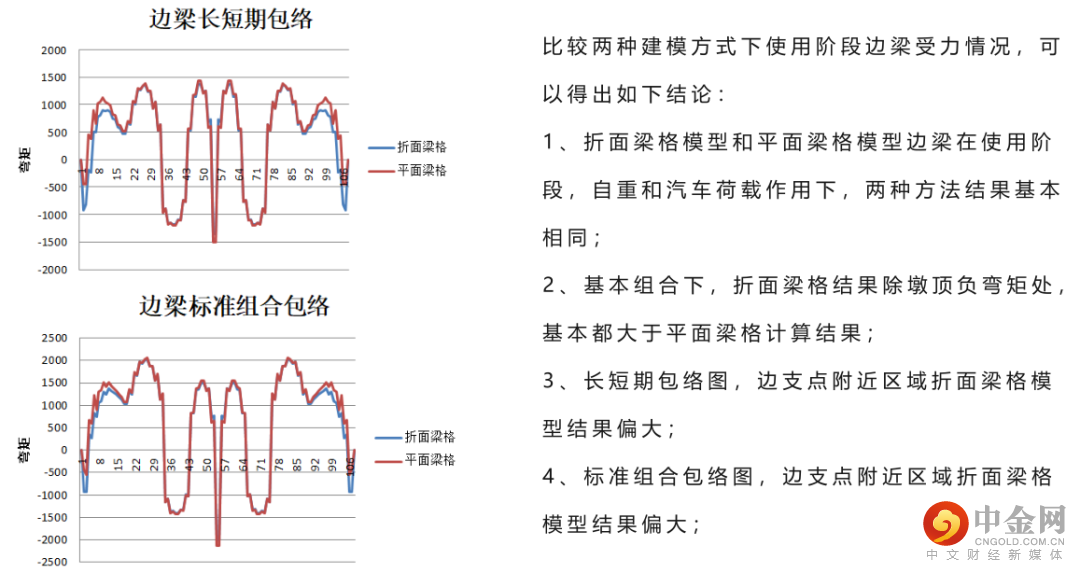

　　平面和折面梁格对比

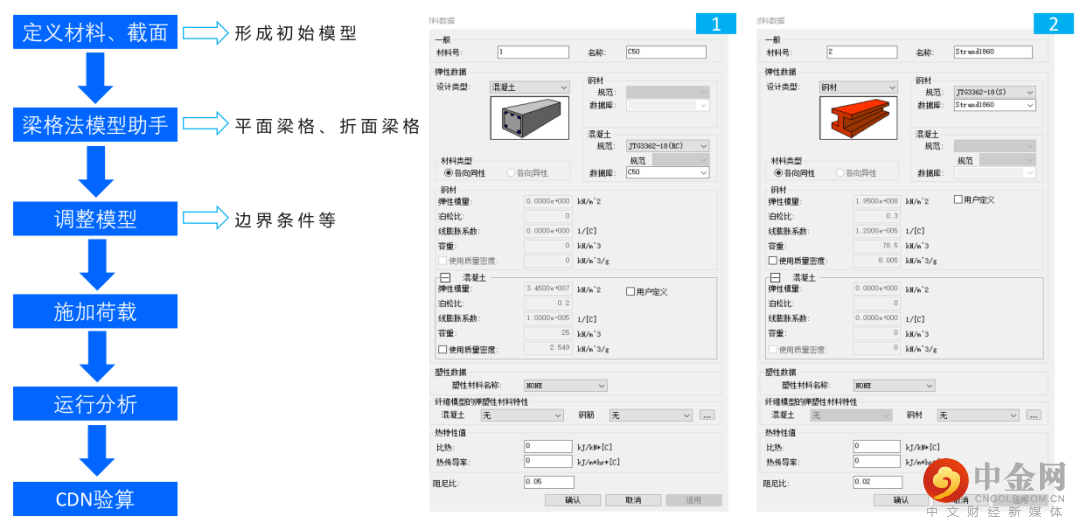

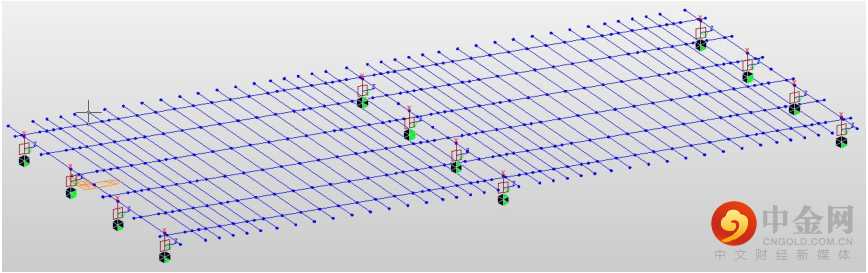

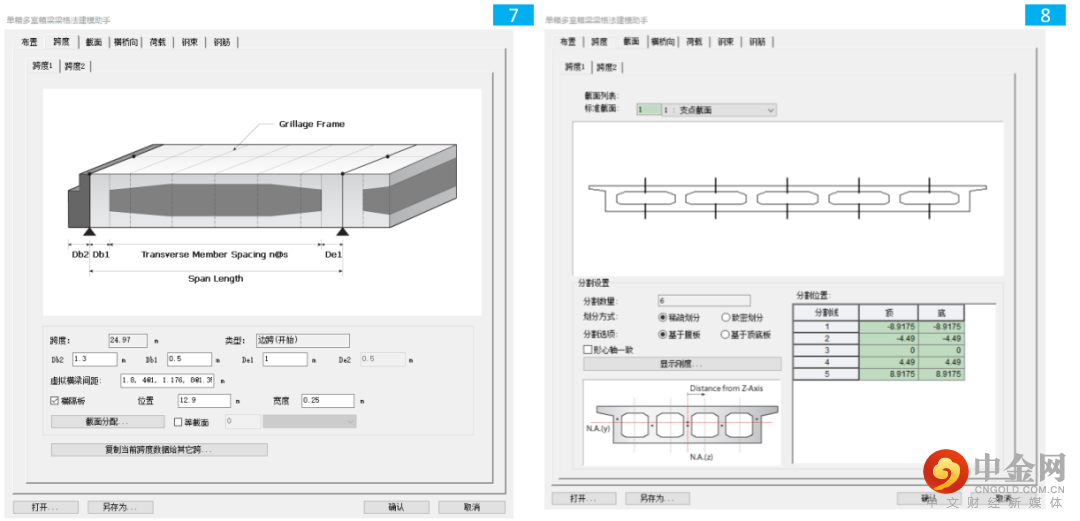

　　折面梁格模型

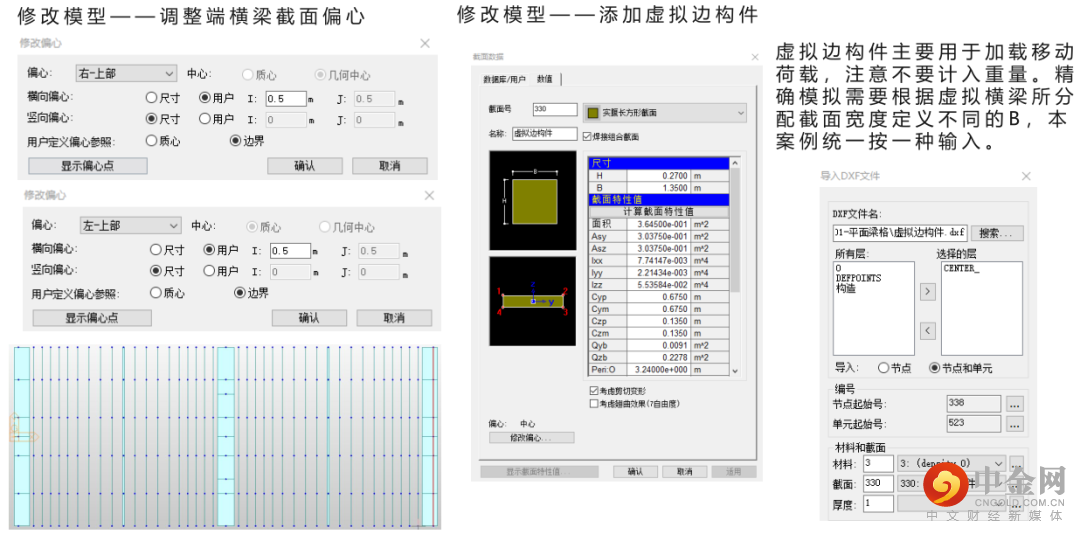

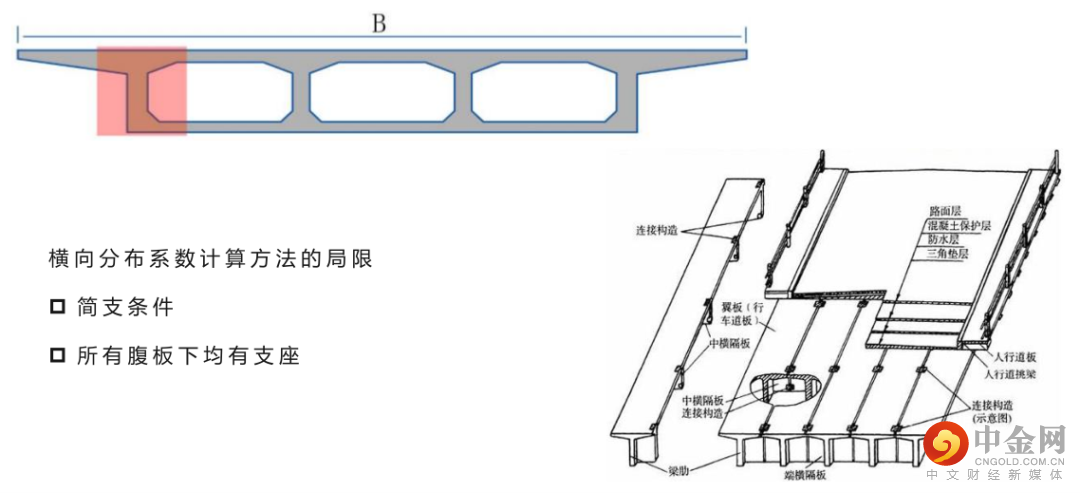

　　宽箱梁结构中横向分布和剪力滞的关系。

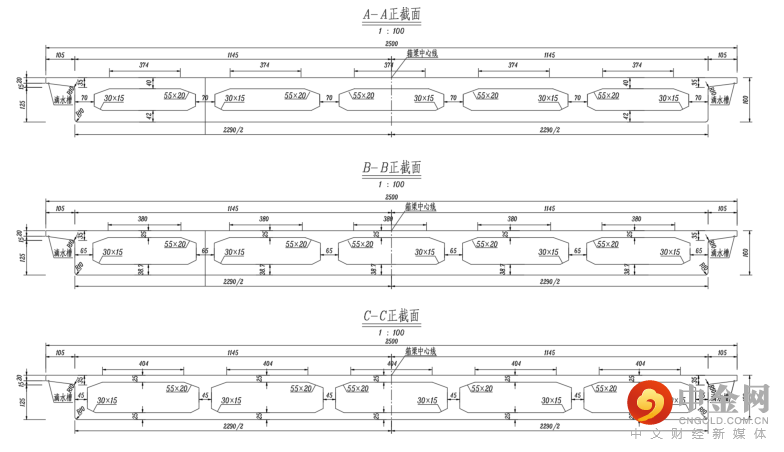

　　采用稀疏划分的宽箱梁截面（可能还需要考虑剪力滞效应）

　　采用致密划分的宽箱梁截面（剪力滞效应无需单独考虑）

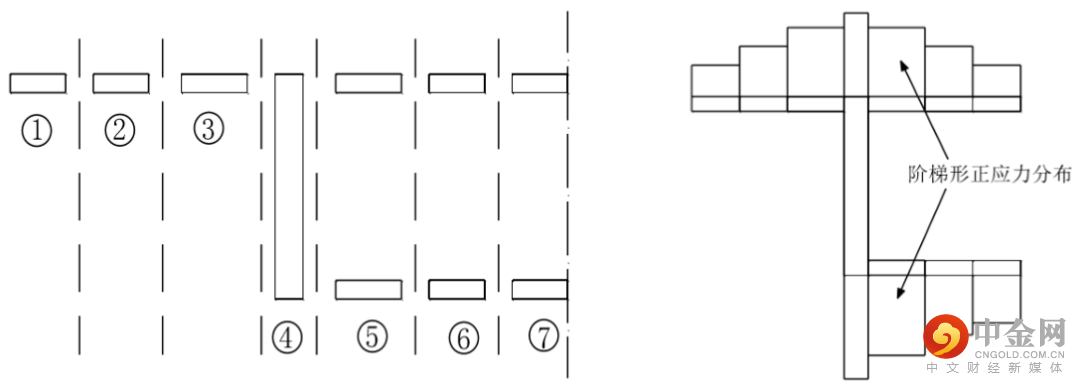

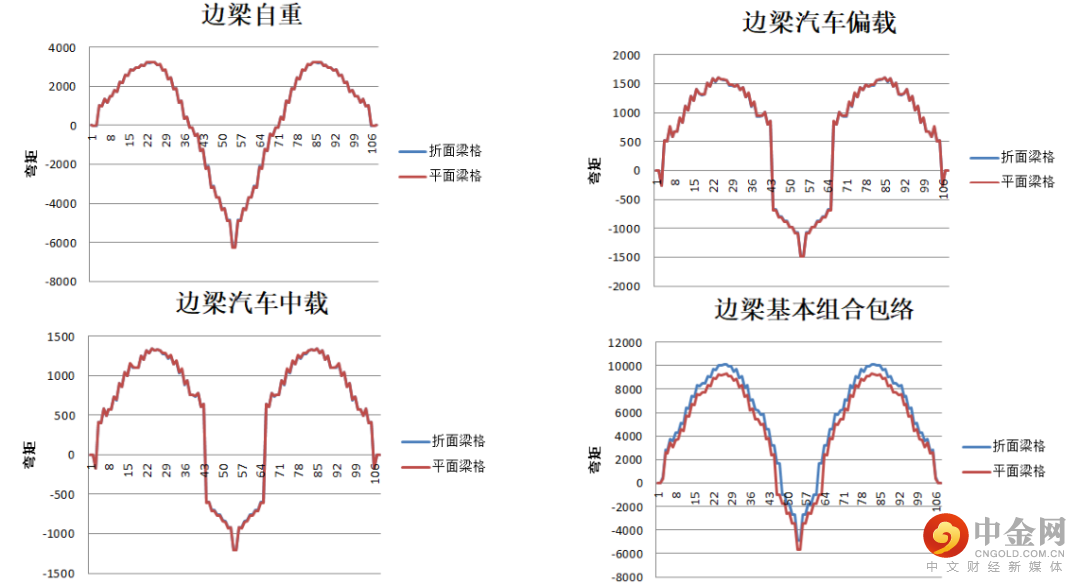

　　折面梁格模型的应力表达方式。

　　采用折面梁格模型计算得到宽箱梁桥各道腹板的横向分布。

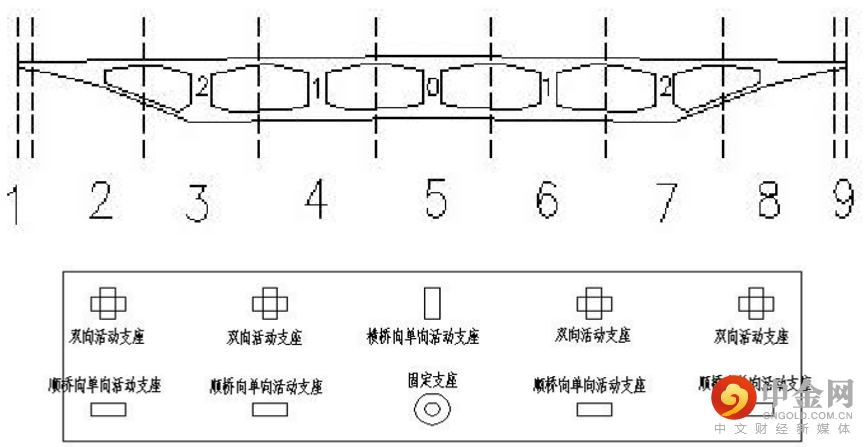

　　宽桥的常用支座布置

　　0 号腹板剪力横向分布系数沿半跨长变化图

　　1 号腹板剪力横向分布系数沿半跨长变化图

　　2号腹板剪力横向分布系数沿半跨长变化图

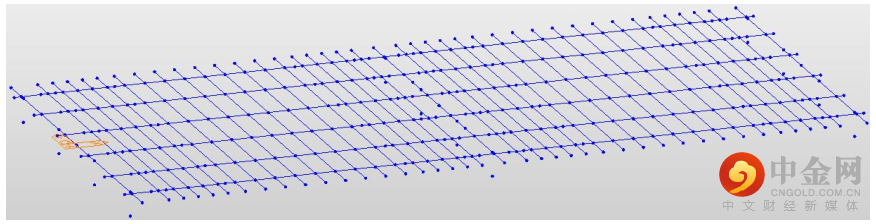

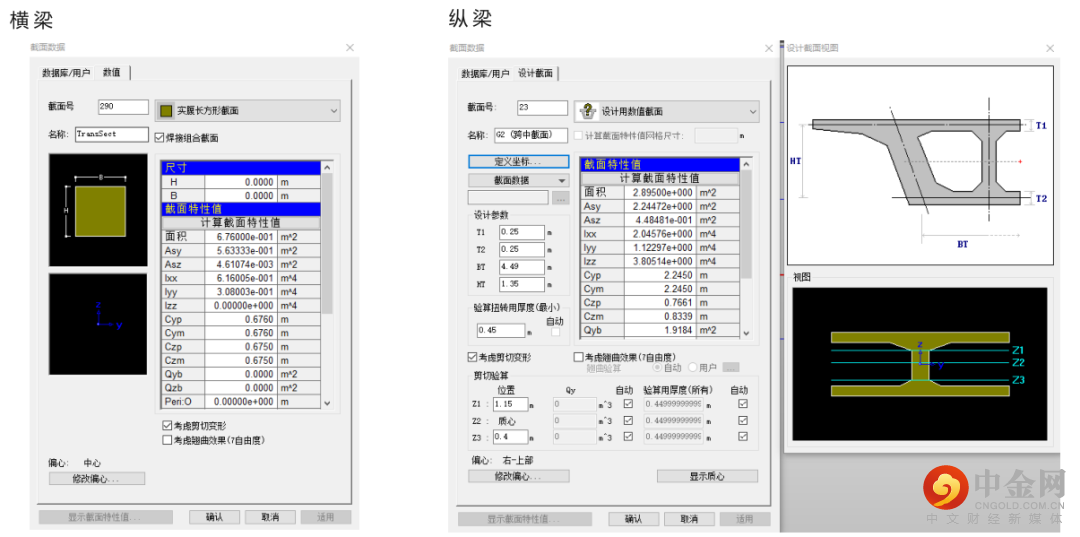

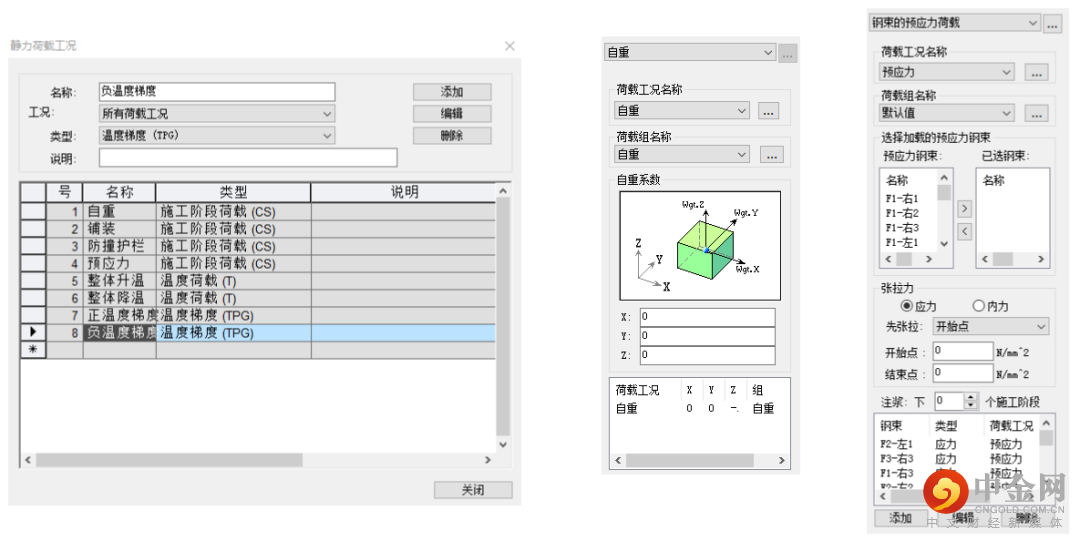

　　折面梁格模型

　　折面梁格模型的适用范围和优点：

　　——对于产生面外效应的局部荷载，如桥面板分析、预应力钢束在箱梁底板产生的外崩力效应等，则需要另行计算；

　　——折面梁格模型无法考虑剪力、扭矩在箱梁顶板、底板产生的剪应力，故无法得到顶底板的剪应力和主应力数值；

　　——优势在于反应截面上的正应力差异，即剪力滞效应；反映活载弯矩和剪力的横向分布效应；

　　——折面梁格模型特别适合多腹板的混凝土宽桥分析。

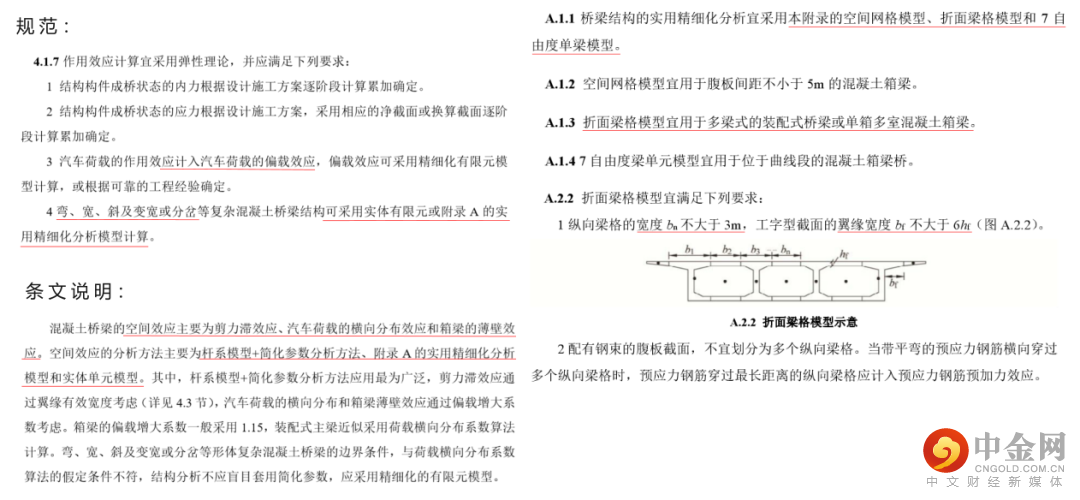

　　折面梁格模型的适用原则：

　　——多梁式的装配式桥梁、单箱多室混凝土箱梁结构，宜采用折面梁格模型；

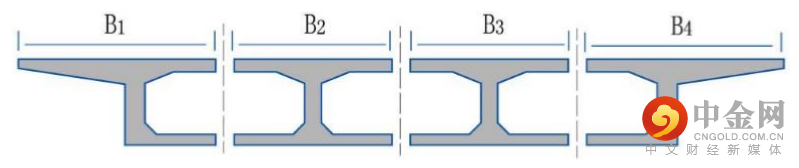

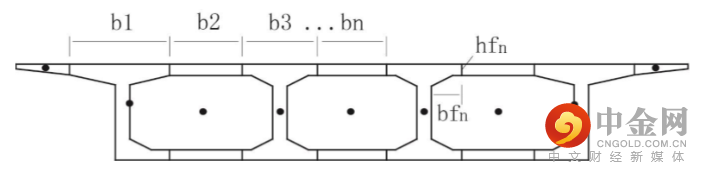

　　——截面梁格划分时，纵向梁格构件的截面宽度bn≤3m ，工字型截面的单侧翼缘宽度bfn≤6hfn；

　　汉伯利梁格主要存在两个误区：

　　第一：过分强调梁格划分后各分离截面的形心必须保持与原整体截面形心一致，所以按照汉伯利梁格方法建立的梁格一定在一个平面上，故称为平面梁格模型；

　　第二：采用了许多近似参数试图将箱梁剪扭问题一并解决，也就是说汉伯利梁格试图用主要关注的面外受力的。梁格模型来分析主要反映面内受力的箱梁剪扭效应，这种方法本身就存在缺陷。所以想用平面梁格来解决薄壁箱梁问题往往难以奏效。

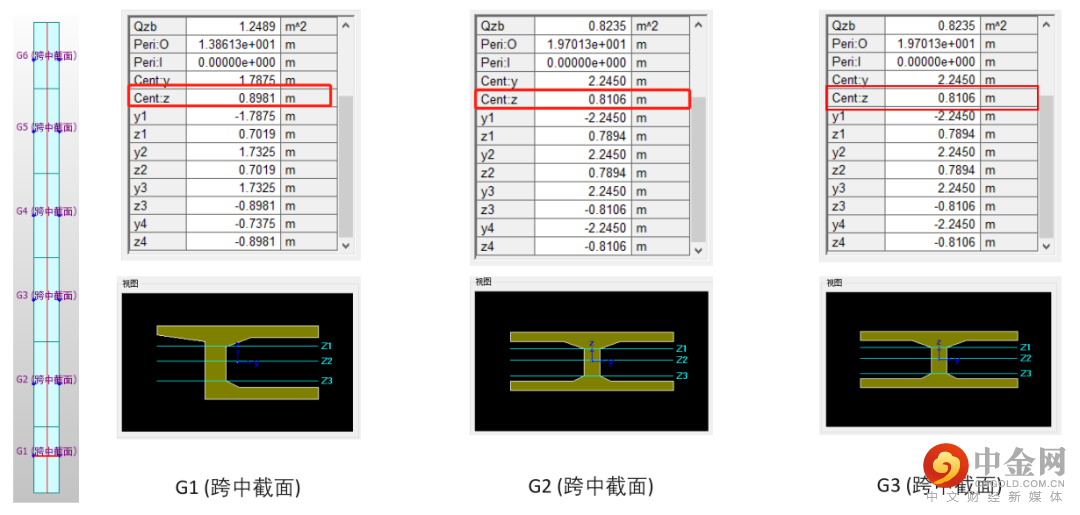

　　对于前者，即如果没有横梁，汉伯利的方法是对的，即整体截面分解后的刚度“合成”后必须等同于原刚度，截面形心也不变。但是从结构的受力本质上，在梁格模型中纵梁截面及其刚度的“合成”和“组装”是由横梁完成的，故纵梁可以自由划分，各分离截面的模型位于其本身的形心位置，截面特征也即“所见即所得”。由于每道梁的重心不在一个面上，所以这样的模型可以称为“折面梁格模型”。
