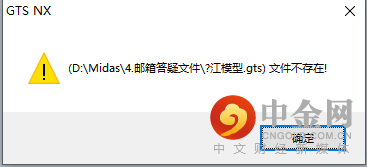

　　Q1：模型文件无法打开，显示文件不存在是什么原因？

　　A1：如上图所示，文件名未能正常显示，主要是由于文件名包含生僻字，软件无法打开文件，更改名字后可以正常打开。

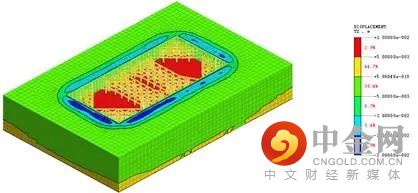

　　Q2：后处理中，如何实现我想要的沉降线间隔，以整数来显示图例，比如我们想5mm-10mm-15mm沉降线，以便于查看位移影响范围？

　　A2：①首先读取一下竖向位移的最大与最小值，如果以5mm为间隔，将其分割为6份最佳，点击适用

　　②在后处理结果中，右键单击图例，根据结果设置好最大最小值，比如这个设置为0.01与-0.02，点击适用。勾选等值线，此时云图就是对应的效果。

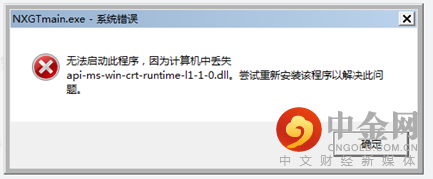

　　q3：安装完GTSNX后，打开程序时有以下弹窗，提示缺少某些dll文件，程序不能使用，如何处理？

　　A3：对于提示计算机丢失或者缺少某个dll文件，首先想查找安装文件夹下是否真的缺失这个文件，确定存在话，大概率是因为安装启动程序过程中，杀毒软件或者防火墙阻拦了程序的正常启动，建议退出所有保护程序后，重新安装，尝试；

　　此外，排除杀毒软件拦截的原因，如果有这个文件，但仍不能正确找到路径，需要手动指定，需要在电脑系统中高级系统设置中指定path，具体操作过程建议百度查询；

　　查询之后，系统缺失此文件，建议下载DLL修复工具比如directX等软件进行修复系统即可。

　　q4：隧道开挖后的最大最小主应力云图矢量能不能做成一样大小的？

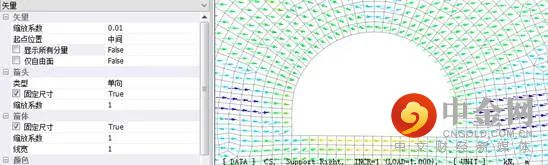

　　A4：点开最大主应力或者最小主应力的结果，在左下角的属性位置选择为矢量，将缩放系数设置为合适的值，并且勾选下方的箭头与箭体的固定尺寸，点击下方的适用即可。

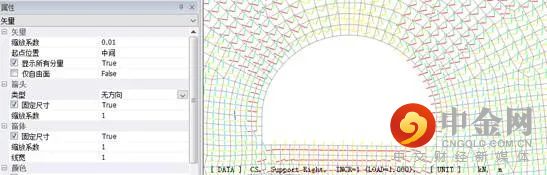

　　另外如果想在一个模型里面同时显示最大主应力与最小主应力矢量，可以勾选这里的显示所有分量，结果如图所示

　　q5：设置材料参数时，勾选结构之后，“渗透性”表单消失，材料为不透水材料，是否可以据此设置模型中的不透水结构（如不透水土层、止水帷幕等）？

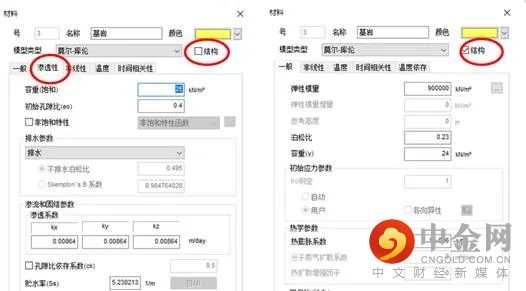

　　图1 材料参数设置表

　　A5:在材料参数设置中，勾选结构后，材料为不透水材料，该材料属性用于二维模型中的2D平面应变单元和三维模型中的3D实体单元时，所建立的部分（如土层、挡土墙、止水帷幕）为不透水属性，如图2、图3；

　　图2 边坡不透水土层

　　图3 止水帷幕

　　而1D（植入式）桁架、1D（植入式）梁、2D板单元等使用该勾选结构的材料属性时，不具备隔水效果，需要在此类单元上添加界面单元才能实现隔水效果。
