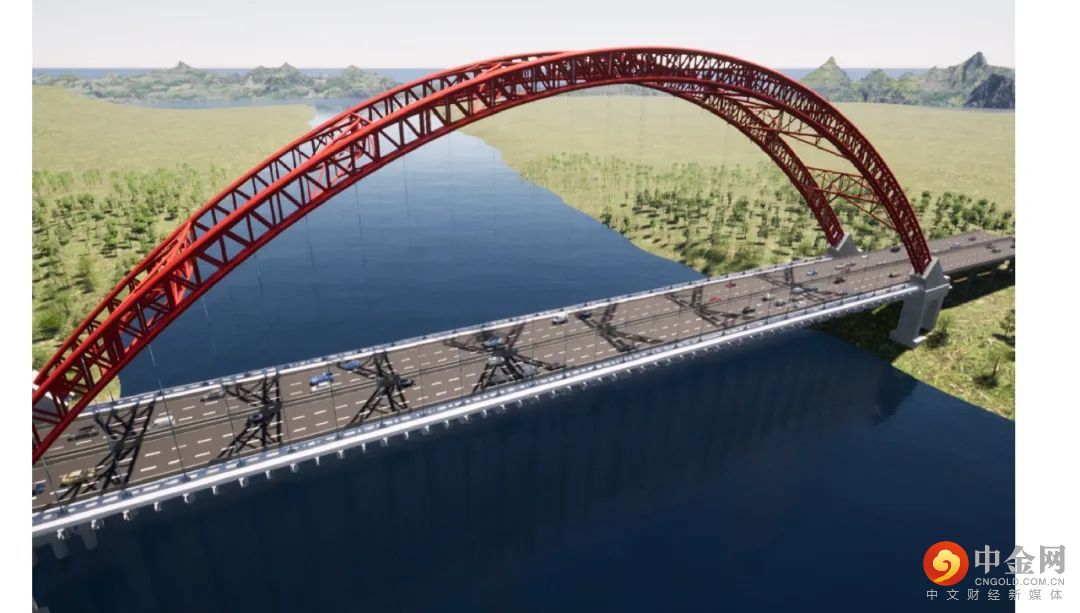

　　midas CIM是桥梁专用的设计平台，

　　提供桥梁专用设计功能、专用族库、及专用智能模板，

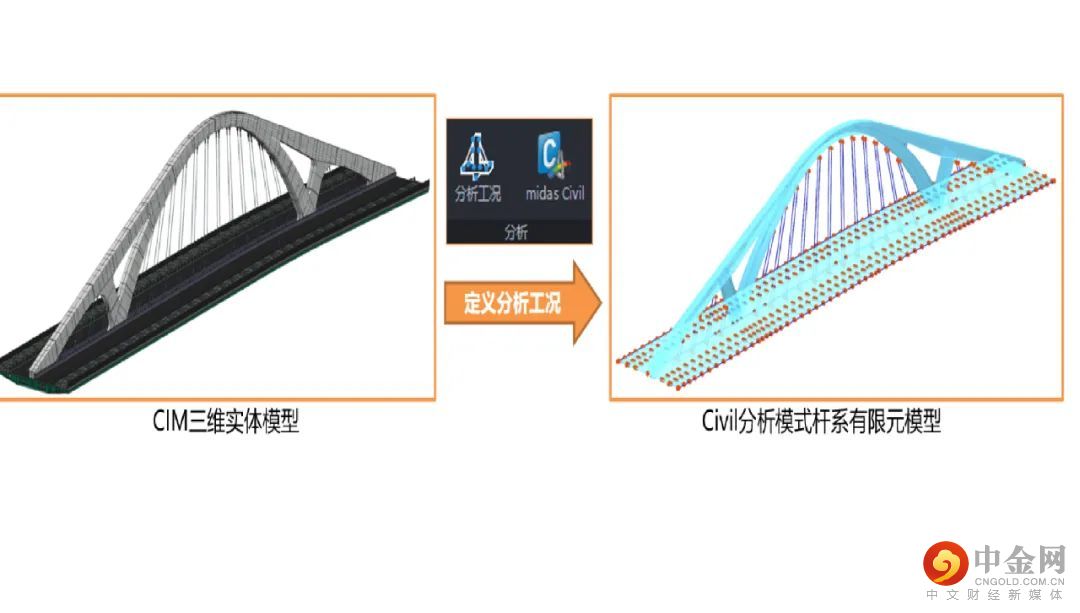

　　结合有限元分析平台midas Civil与二维CAD平台midas Drafter，

　　真正实现三维模型辅助设计，提升工作效率。

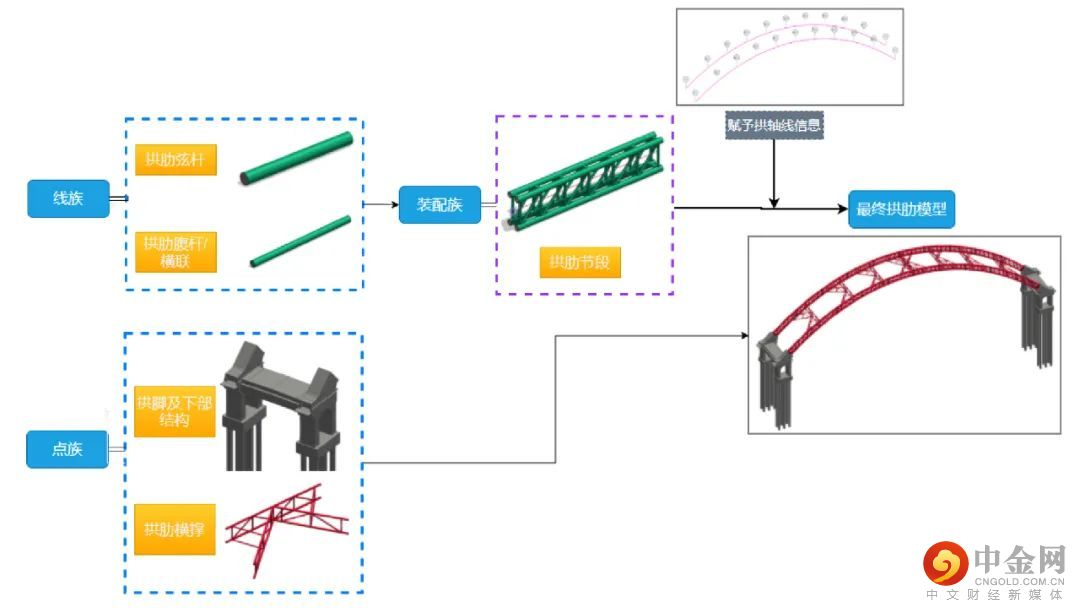

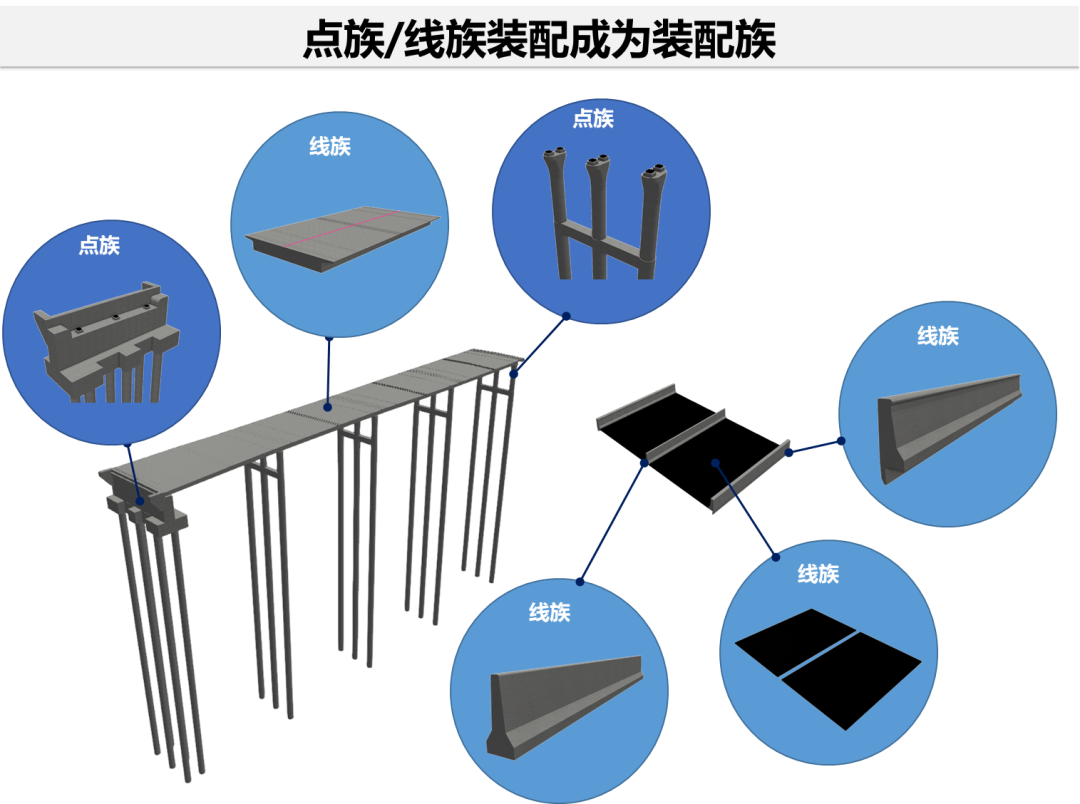

　　midas CIM的底层族库，基于桥梁的特性分为点族及线族，点族是以点为基准排布在路线上的构件，比如桥墩、桥台等；线族则是分配在路线上，随著路线弯曲变化的构件，比如主梁、护栏等。利用点族与线族拼装成为装配族。装配族的特点是不考虑道路曲线及斜交状况，因此建模时能以结构为中心设计，大幅减少不必要的困扰。

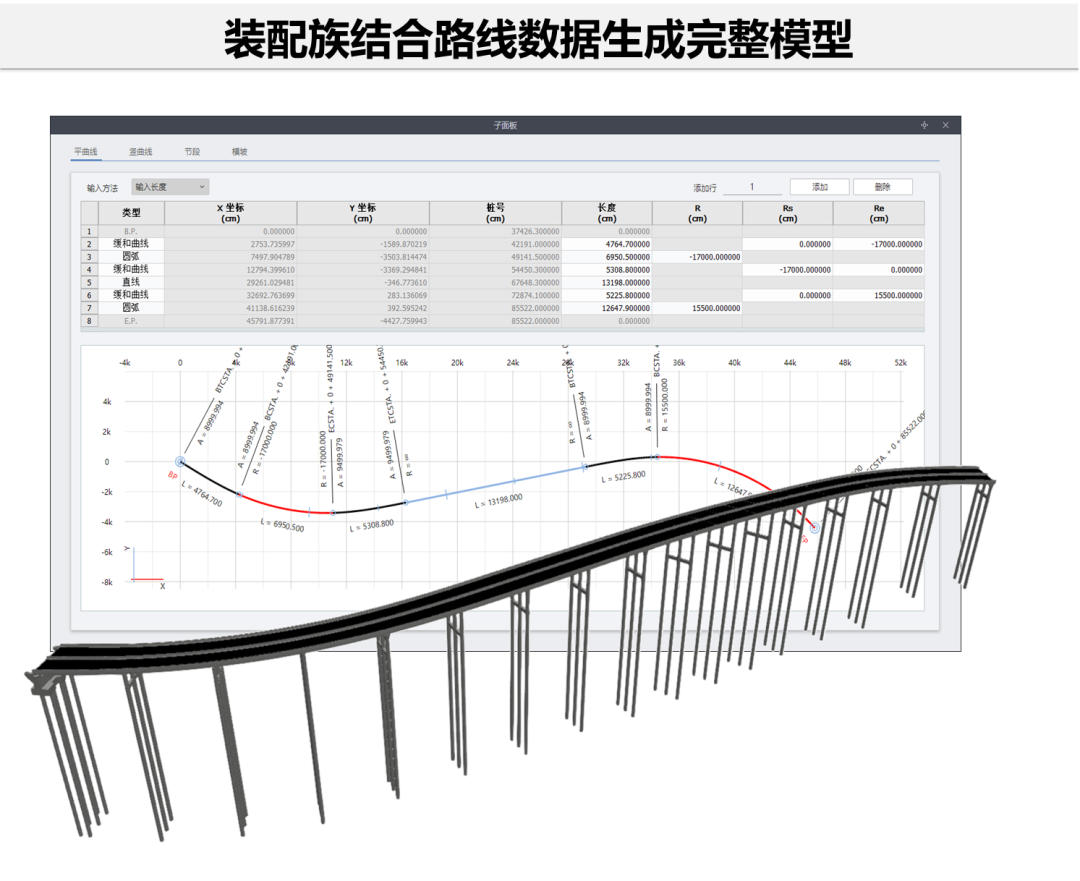

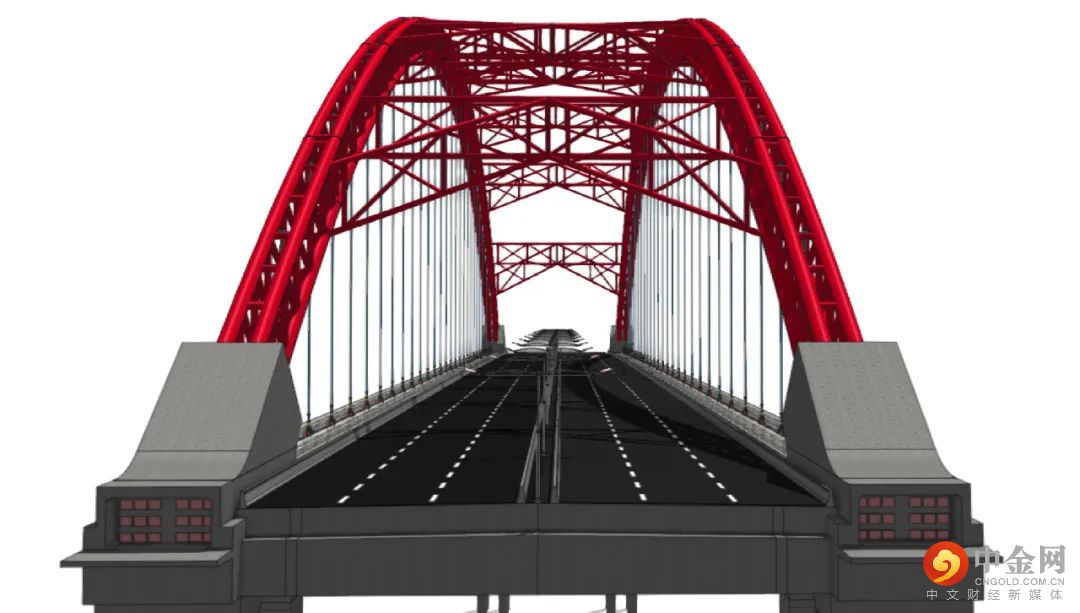

　　建立路线，输入道路数据，并将直线、正交的装配族分配到路线上。装配族会自动读取道路的平曲线/竖曲线/横坡/斜交等数据，产生相应的形状变化，生成最终的全桥模型。

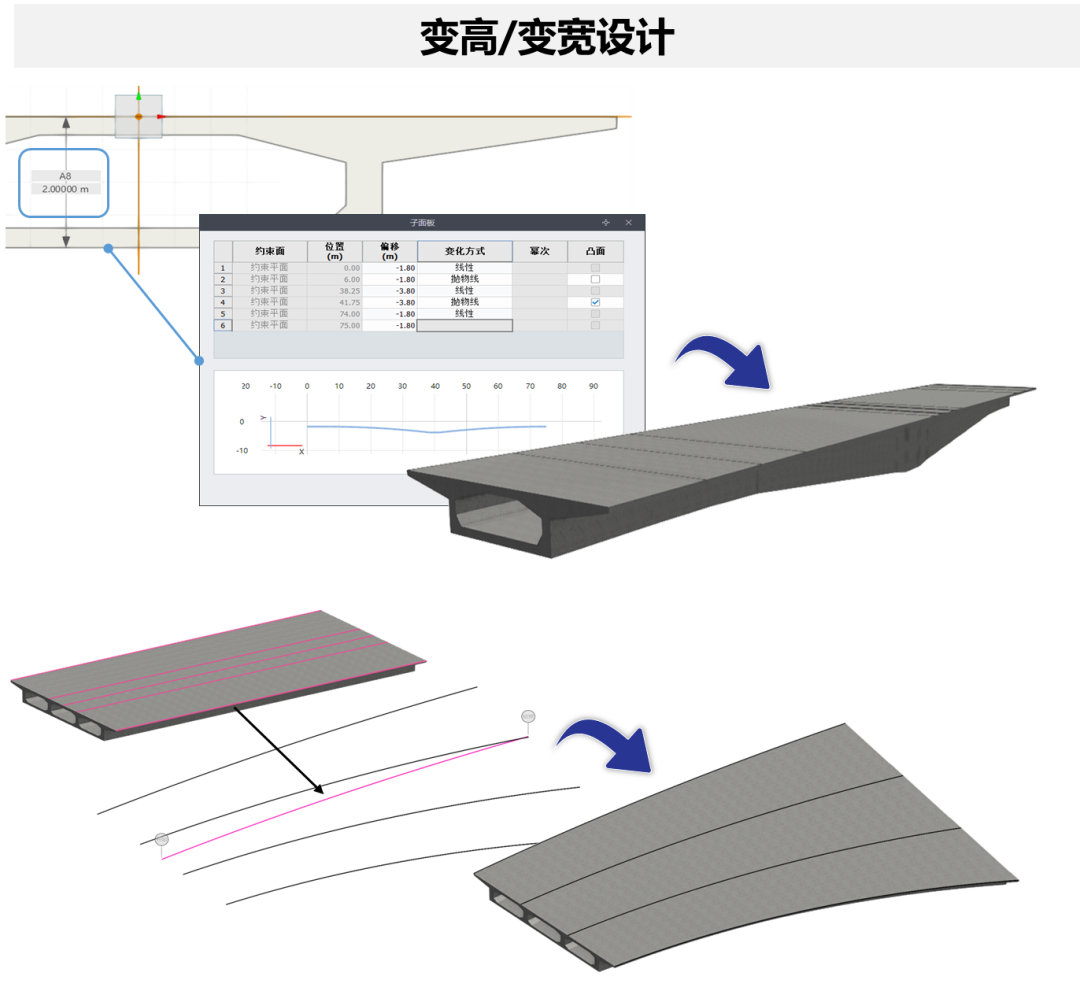

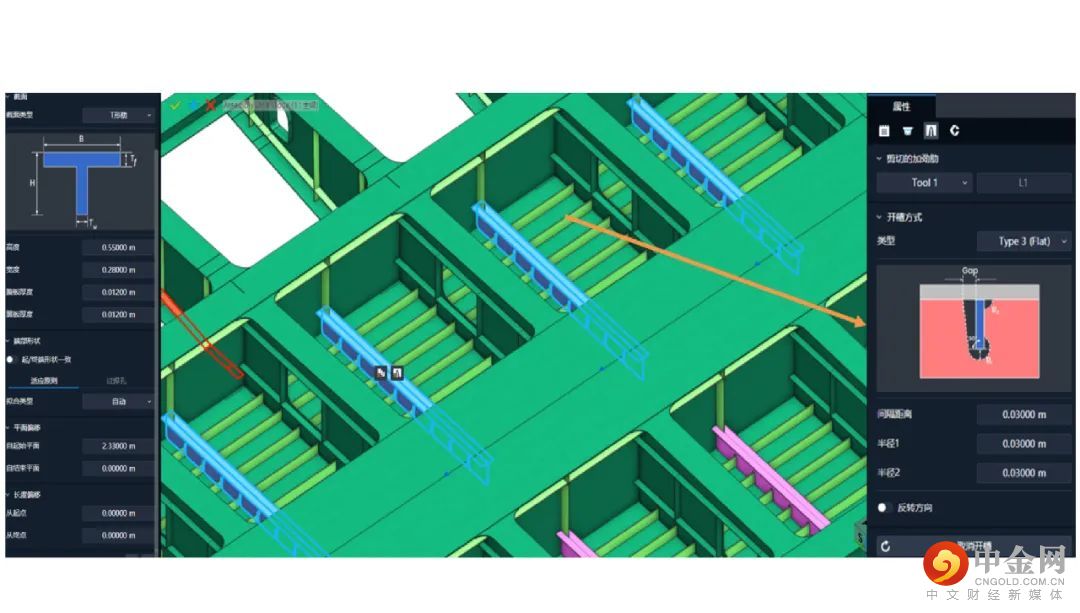

　　族库中可定义构造函数，支持线性、抛物线、多次曲线等多种型式的曲线变化。截面参数与构造函数绑定后，可以快速生成一组变截面构件，大幅提升变高桥建模效率。

　　将桥梁外轮廓线与腹板线设计为路线上的引导线，并与构造相匹配。箱梁装配族分配至路线时，翼缘和腹板会自动跟随引导线变化，实现变宽桥快速设计。

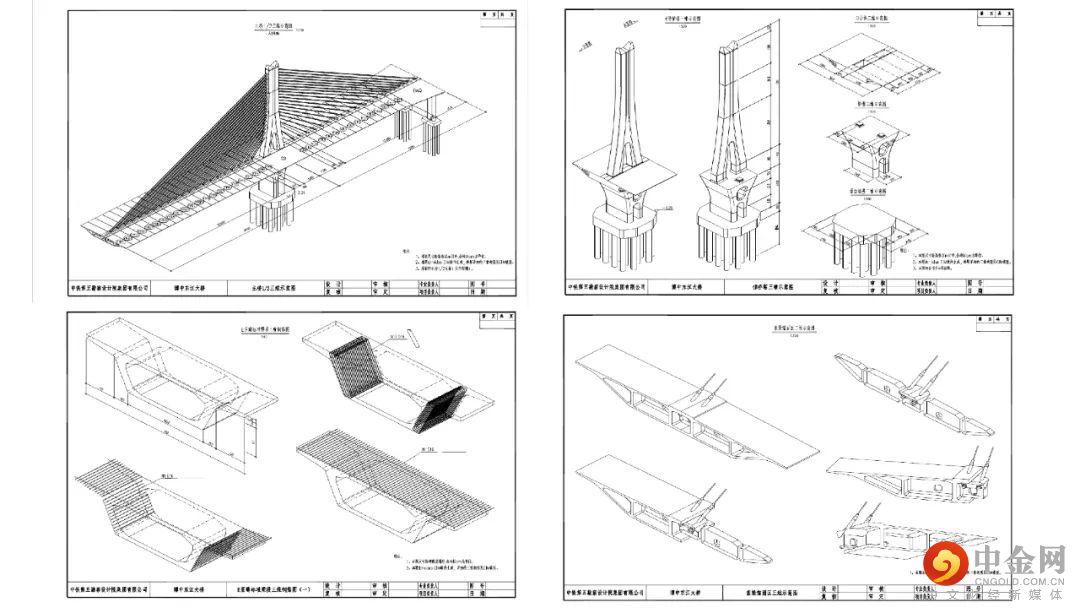

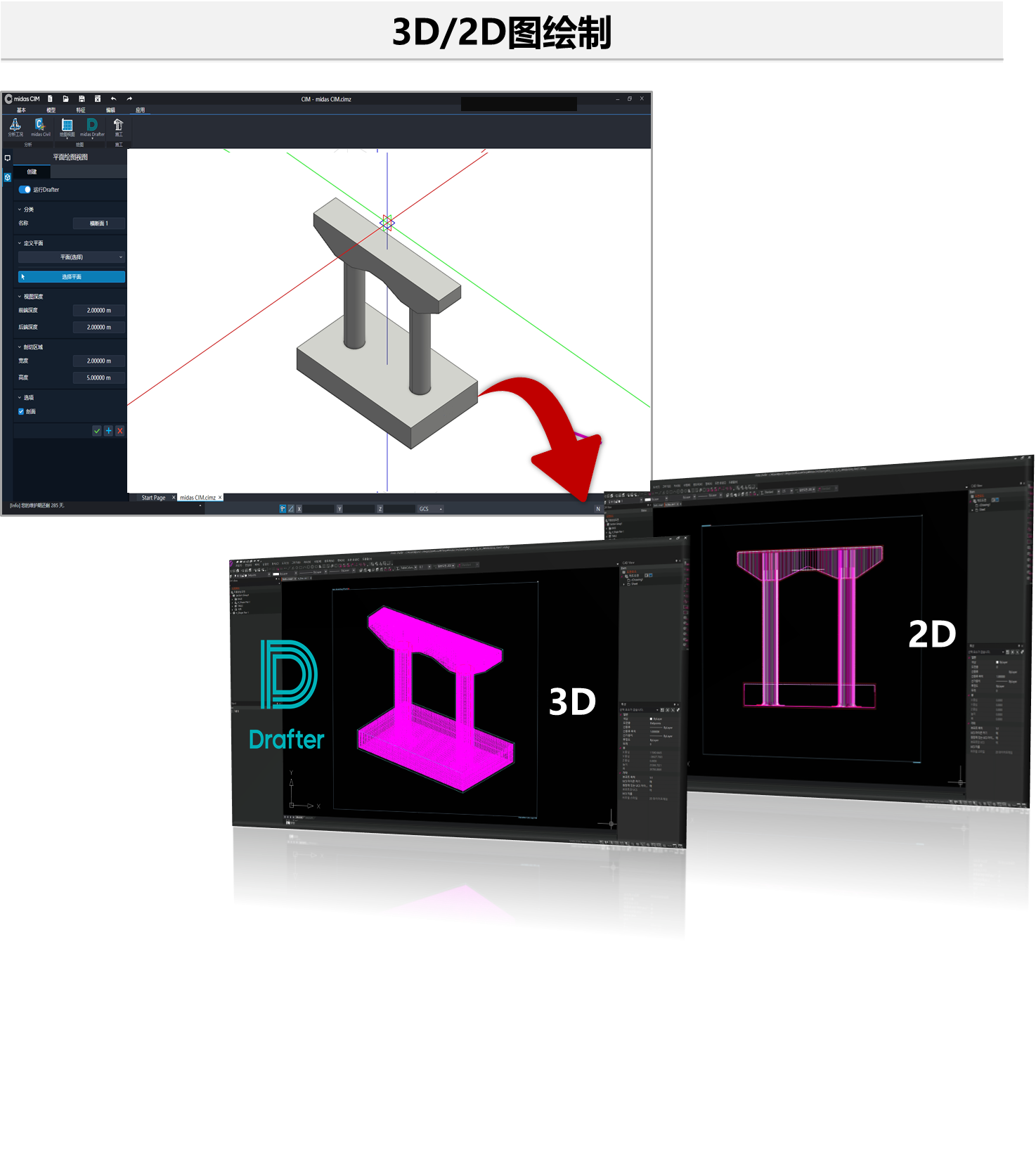

　　在专用CAD平台midas Drafter生成3D透视图, 可以直接在图纸上进行三维标注、三维坐标注释等，是全新的图纸展现方式，相较传统平面图纸更加直观，适合用在较复杂的异形结构。

　　同时，指定剖切平面或展开路径生成平面图纸。二维图纸数据来自CIM，实时与三维模型进行联动，大幅减少工程师的重复工作。

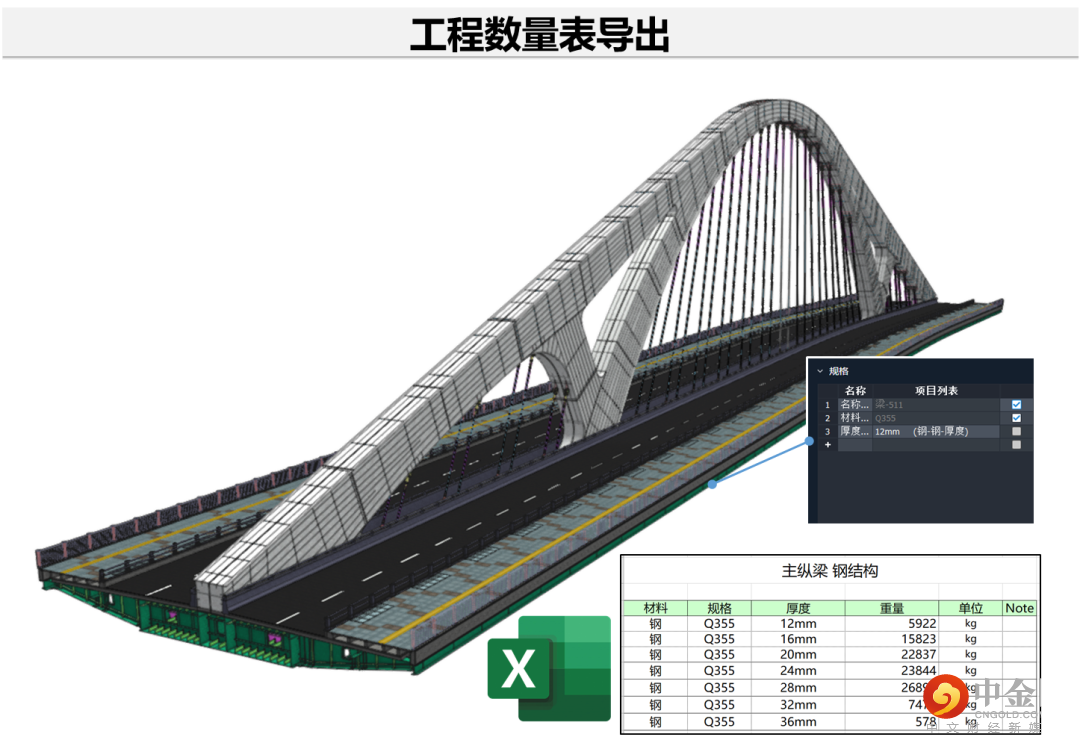

　　赋予构件规格属性后，可以创建自定义格式的工程数量表。支持体积、面积、长度、重量等各种数量的计算，导出Excel表格。基于实际模型的数量表，精准度高。

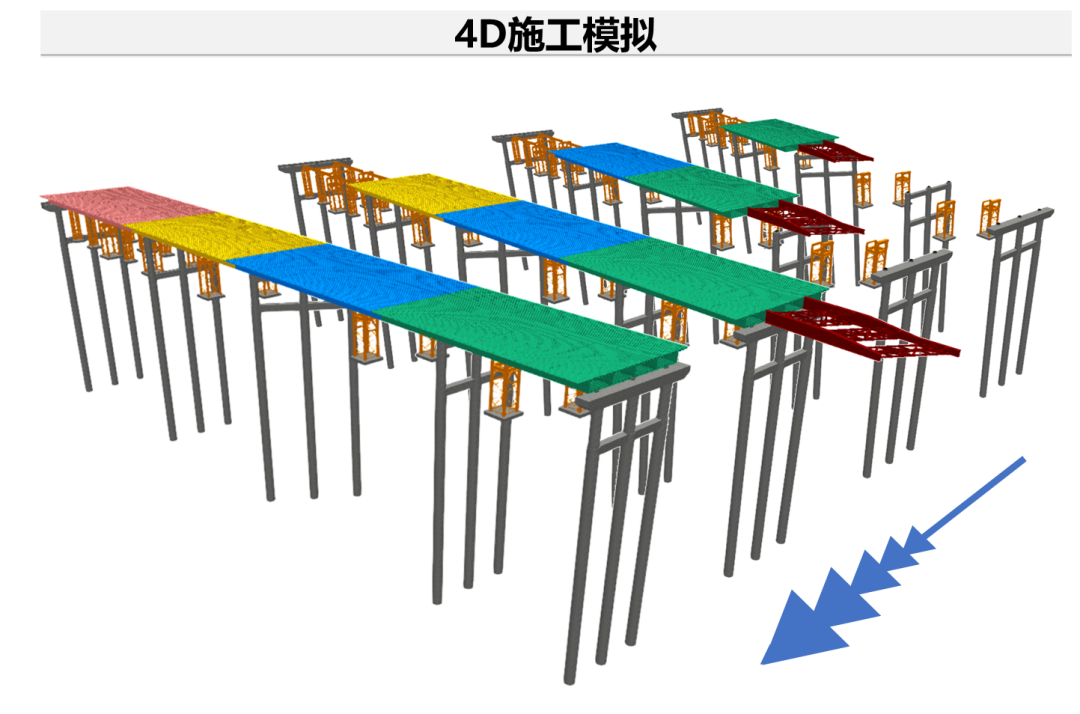

　　midas CIM的施工管理功能，可以定义施工日程，并设置每个施工阶段构件的动作，制作成施工模拟动画，对业主起到展示作用，对施工起到指导作用。

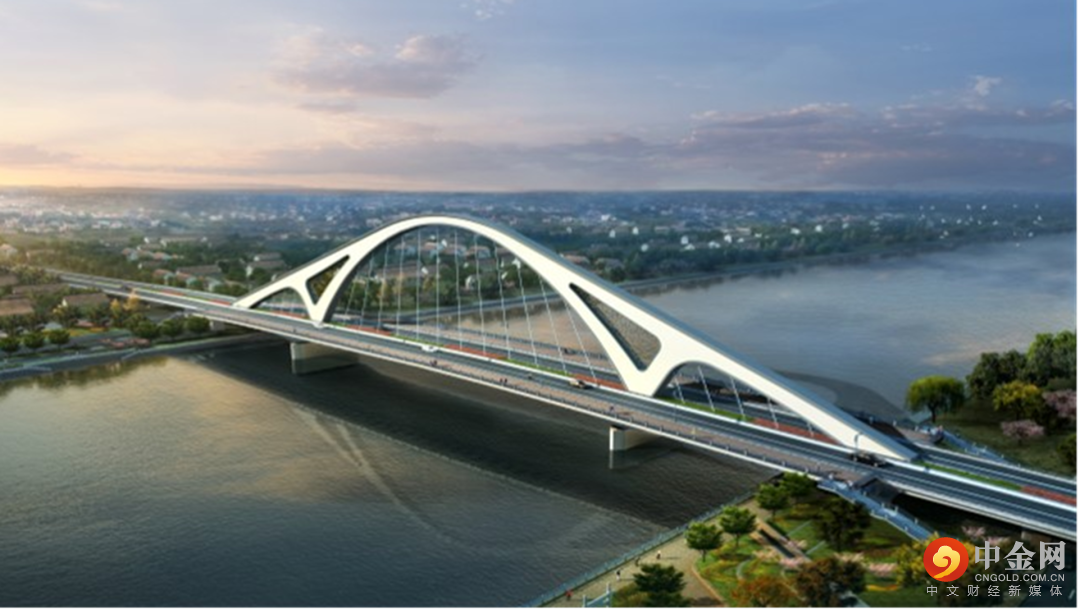

　　CIM工程案例

　　更多案例请登录

　　midas CIM官网：

　　cim.midasit.cn

　　01

　　上正右江特大桥

　　— 辽宁省交通规划设计院有限责任公司

　　02

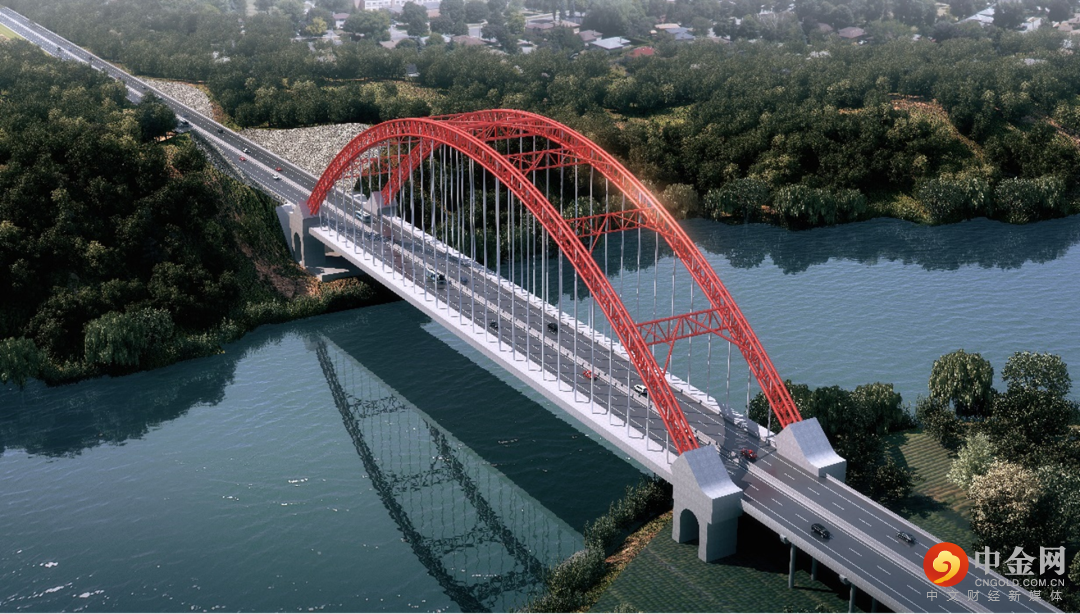

　　苏州黎里大桥

　　— 同济大学建筑设计研究院（集团）有限公司

　　03

　　博罗东江大桥

　　—中铁第五勘察设计院集团有限公司
