技术连载丨机械微技术-32期NFX 错误详解之：ERROR [2007]

　　大家在进行NFX的结构分析时，是否会经常遇到一个代号2007的错误？

　　> ERROR [2007] : FACTORIZATION FAILED DUE TO SINGULARITY AT TRANSLATION-Y OF NODE 398391 (RANK=534130).

　　那这个错误的根源是什么呢？

　　根源在于结构的某个或者某几个自由度处于自由状态。

　　该错误主要出现在静力分析当中。

　　造成这个错误的原因主要以下三方面：

　　①约束条件施加不足

　　NFX中约束的形式有很多种，如果约束形式选错了，会导致自由度处于自由状态。

　　②接触条件不充分

　　对于装配体模型，该添加接触的地方都应该添加接触，如果因为模型本身或者操作的原因，使得应该接触的部件没有接触上，也会导致该部件处于自由状态

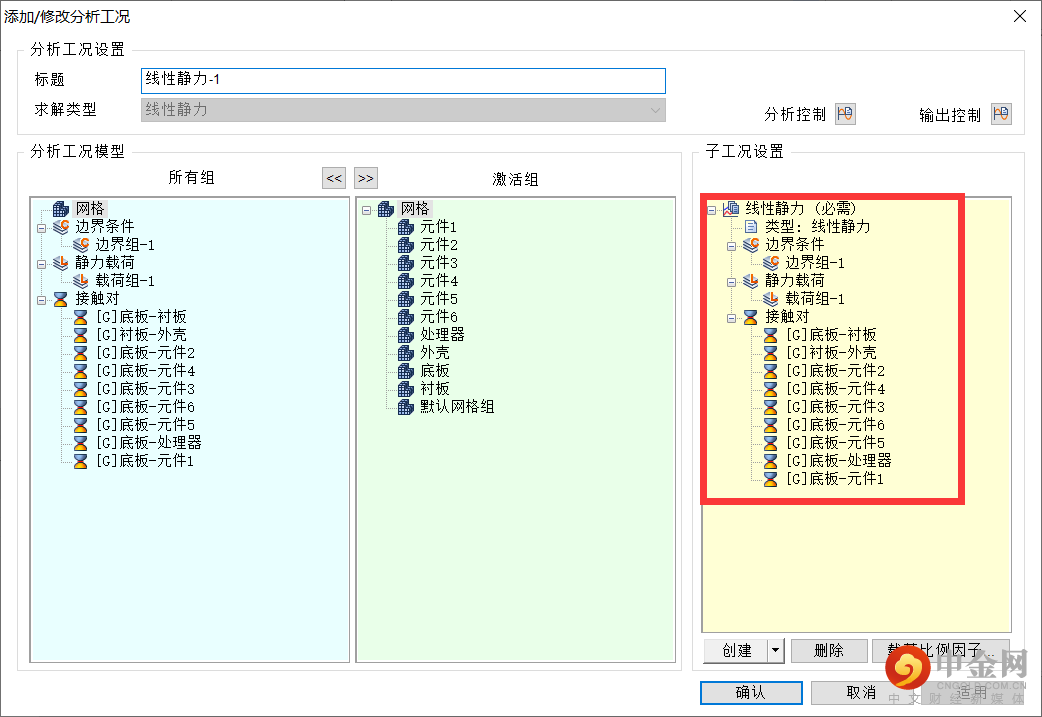

　　③分析工况窗口中，边界，载荷，接触条件没有赋予完整。

　　大家在遇到该错误的时候，主要从以上三个方面进行错误查找。

　　以下是视频讲解。
