　　扭转剪应力参数Kt的计算问题

　　Q6：扭转剪应力参数

　　Kt

　　的计算问题

　　问题描述：

　　某盖梁采用设计用数值截面，计算扭转剪应力时，发现计算盖梁扭转剪应力的参数Kt非常小，导致扭转剪应力特别大，请问程序是如何计算Kt

　　问题解答：

　　查看帮助文档，结果>应力>梁单元应力（PSC）可知程序中扭转剪应力的计算公式：

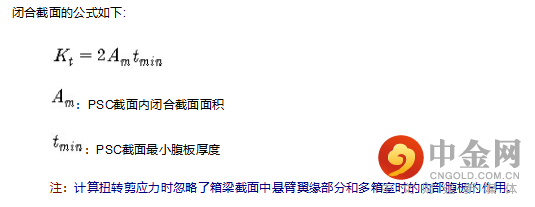

　　Kt：计算扭矩引起剪应力时的系数，闭合截面和开口截面采用的公式不同。

　　开口截面的扭转剪应力采用的是Roarks公式，公式如下：

　　a、b：分别为PSC截面的长边（2a）和短边（2b）的一半，且a不小于b。

　　那么程序是如何识别开口和闭口截面的？

　　程序是通过设计参数的输入来判断的，对于箱型截面（闭口截面）4项设计参数全部输入，而开口截面至少有1项为0。

　　图1设计用数值截面的设计参数输入说明

　　当设计参数输入为：

　　1.7

　　，

　　0.001

　　，

　　0.001

　　，

　　2.455

　　，

　　3.5

　　当设计参数按照矩形截面输入：1.7，0.001，0，2.455，1.75(a=2.455/2，b=1.57/2)；

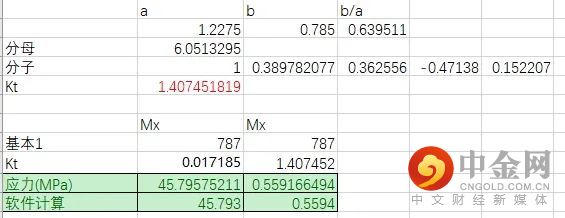

　　图2手算核对不同Kt计算的剪应力

　　采用两种不同的输入参数，计算出来的应力差了90多倍！因此，只有当参数BT输入0时，程序才会按照矩形截面来计算Kt。
